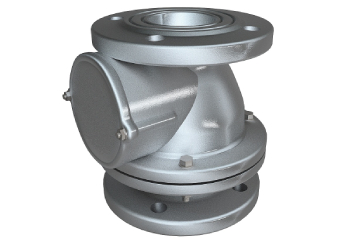

Клапаны дыхательные закрытого типа КДЗТ

НАЗНАЧЕНИЕ

Клапаны КДЗТ закрытого типа предназначены для регуляции давления и вакуума в вертикальных резервуарах со светлыми нефтепродуктами.
КДЗТ устанавливаются в закрытых газоуравнительных системах. Вход и выход воздуха из клапана КДЗТ происходит через один патрубок. Клапан КДЗТ может комплектоваться огнепреградительным элементом.

Устройство дыхательных клапанов КДЗТ

Клапан КДЗТ состоит из корпуса (1) и переходника (2). Между ними, через уплотнения (4), находится седло (3). При помощи фланца переходника (2) клапан устанавливают на монтажный патрубок резервуара, а фланцем корпуса (1) его присоединяют либо к закрытой системе улавливания паров светлых нефтепродуктов, либо к другой системе.

Принцип работы клапанов КДЗТ

Клапаны закрытого типа КДЗТ устанавливаются на крышу РВС на монтажные патрубки. Они выполняют функцию регулирования давления в газовом пространстве при проведении сливо-наливных операций или при изменении температуры рабочей среды.
Принцип работы механических дыхательных клапанов построен на движении тарелки давления и вакуума с седла. При повышении допустимых значений давления тарелка поднимается с седла и открывает затвор клапана, спуская излишнее давление. При низких температурах или при спуске нефтепродукта из резервуара, разрежение в паровоздушном пространстве превышает вакуум срабатывания затвора и тогда тарелка вакуума поднимается с седла. При этом паровоздушная смесь поступает из атмосферы в резервуар.
Они производятся в климатических исполнениях У и УХЛ, категории размещения 1. Установленный срок службы - 15 лет. При достижении этого срока рекомендуется его замена с пересчетом пропускной способности в зависимости от приемо-раздаточных операций или проведение испытаний.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан КДЗТ-50А У1, где:
КДЗТ - клапан дыхательный закрытого типа
50 - диаметр условного прохода, 50 мм
А - алюминиевый корпус
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	КДЗТ-50А	КДЗТ-100А	КДЗТ-150А
Диаметр условного прохода, мм, DN	50	100	150
Рабочее давление, Па (мм вод.ст.)	1000 (100)		2000 (200)
Рабочий вакуум, Па (мм вод.ст.)	250 (25)		270 (27)
Давление срабатывания, Па (мм вод.ст.)	900 (90)		2500 (250)
Вакуум срабатывания, Па (мм вод.ст.)	150 (15)		270 (27)
Пропускная способность, м3/ч	22	120	200
Габаритные размеры, мм
длина L	170	220	295
ширина	160	190	290
высота Н	176	260	380
Присоединительные размеры, мм
D	140	205	260
D1	110	170	225
d	14	8	18
n	4	4	8
Масса, кг	3,5	16	25
Срок службы, лет	15	15	15

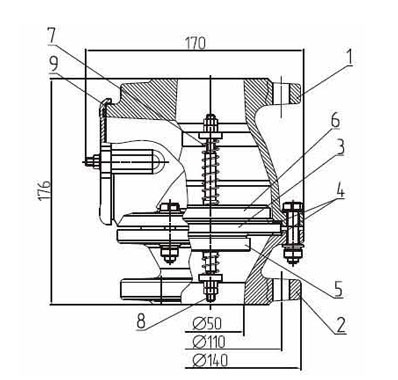

Чертёж дыхательного клапана КДЗТ

Рисунок 6.77.jpg

1-корпус, 2-переходник, 3-седло, 4-уплотнение, 5-тарелка вакуума, 6-тарелка давления, 7-пружина, 8-ось, 9-крышка смотрового окна
