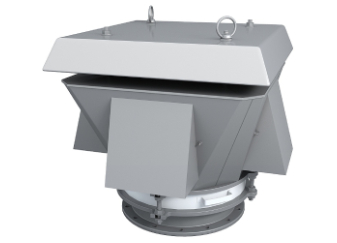

Клапаны дыхательные совмещенные КДС

НАЗНАЧЕНИЕ

Клапаны КДС устанавливаются на вертикальные резервуары для регулирования давления при сливо-наливных операциях и изменения температуры эксплуатации. Для более надежной работы совместно с клапаном КДС устанавливается диск-отражатель и огневой предохранитель.
Принцип действия заключается в открытии затвора при достижении расчетных значений срабатывания и закрытии его при снижении. При необходимости возможно настроить клапан КДС в режиме работы предохранительного клапана.
Установленный срок службы КДС - 15 лет, после чего рекомендуется его заменить с учетом возможных изменений в объемах сливо-наливных операций. Они изготавливаются в климатическом исполнении У и УХЛ, категории размещения 1. При эксплуатации в холодном климате возможна комплектация автоматической системой обогрева, которая обеспечивает рабочую температуру огневого предохранителя.

Устройство дыхательных клапанов КДС

Клапан КДС устанавливают на крышу резервуара крепежным фланцем 4 или переходником. На крепежный фланец (переходник) устанавливается кассета огневого предохранителя (5). Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку (6) и четыре воздуховода (7) для вакуумных затворов.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан КДС-1500/150 У1, где:
КДС - клапан дыхательный совмещенный
150 - диаметр условного прохода, 150 мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	КДС-1500					КДС-3000
Диаметр условного прохода, мм	150	200	250	350	500	250	350	500
Рабочее давление, Па (мм вод. ст.)	2000 (200)
Рабочий вакуум, Па (мм вод. ст.)	250 (25)
Давление срабатывания, Па (мм вод. ст.)	1500-1600 (150-160)
Вакуум срабатывания, Па (мм вод. ст.)	100-150 (10-15)
Максимальная пропускная способность, м³/ч	450	750	1000	1300	1500	1100	2400	3000
Габаритные размеры, мм:
высота Н	940	940	900	900	800	1130	1097	1067
ширина В	930	930	930	930	930	1300	1300	1300
Присоединительные размеры:
диаметр присоединительного фланца D, мм	260	315	370	485	640	370	485	640
диаметр окружности D1, мм	225	280	335	445	600	335	445	600
диаметр крепежных отверстий d, мм	18	18	18	22	22	18	22	22
Количество крепежных отверстий n, шт.	8	8	12	12	16	12	12	16
Масса клапана, кг	85	85	85	85	85	140	140	140

Чертёж дыхательного клапана КДС

Рисунок 6.76.jpg

1-корпус, 2-тарелка вакуума, 3-тарелка давления у КДС–1500 (два седла давления у КДС–3000), 4-переходник, 5-кассета огневого предохранителя, 6-крышка, 7-воздуховод
