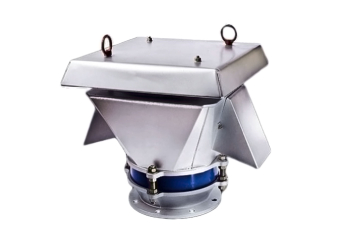

Клапаны дыхательные механические КДМ

НАЗНАЧЕНИЕ

Клапан дыхательный механический КДМ необходим для регуляции давления в вертикальных резервуарах. Дыхательный клапан КДМ оснащен встроенным огнепреградителем. Дыхательный клапаны КДМ позволяют спускать возрастающее давление или вакуум, появляющиеся при сливо-наливных операциях или колебаниях внешней температуры. Встроенный огнепреградитель не допускает воспламенения хранимого продукта от искр или пламени газовой смеси испарений нефтепродукта.
Дыхательные клапаны монтируются на монтажный патрубок на крыше резервуара посредством муфтового или фланцевого соединения.

Принцип действия дыхательного клапана КДМ

При возрастании давления в резервуаре срабатывает затвор клапана, его тарелки поднимаются с седла и паровоздушная смесь выпускается в атмосферу. При увеличении вакуума при помощи «дыхания» клапана в резервуар поступает атмосферный воздух. При снижении давления и сокращении вакуума до необходимых пределов, тарелка возвращается в седло, затвор клапана закрывается. Поверхность тарелок, седла обрабатывают фторопластовой пленкой для предотвращения примерзания деталей.
Клапаны КДМ изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1. Установленный срок службы - 15 лет. По истечении данного срока требуется замена или проведение его испытаний с учетом объема приемо-раздаточных операций.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан КДМ-50 У1, где:
КДМ - клапан дыхательный механический
50 - диаметр условного прохода, 50 мм
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	КДМ-50	КДМ-200
Параметры	КДМ-50	КДМ-200/100	КДМ-200/150	КДМ-200/200	КДМ-200/250
Диаметр условного прохода, мм	50	100	150	200	250
Рабочее давление максимальное	2000 Па
Рабочий вакуум максимальный	250 Па
Давление срабатывания максимальное, Па	1400	1350-1450
Вакуум срабатывания максимальный, Па	100-150
Пропускная способность максимальная, м3/ч	22	150	200	220	250
Длина L, мм	328	546
Высота Н, мм	240	600	650	600	615
Диаметр присоединительного фланца D, мм	140	250	260	315	370
Межцентровое расстояние D1, мм	110	170	225	280	335
Диаметр крепежных отверстий d, мм	14	18
Количество крепежных отверстий n, шт.	4	4	8		12
Масса, кг	8	19,2	19,3	19,6	20

Чертёж клапана КДМ-50

Рисунок 6.73.jpg

1-корпус, 2-крышка корпуса, 3-кассета огнепреградителя, 4-фланец-переходник, 5-седло давления, 6-седло вакуума, 7-тарелка давления, 8-тарелка вакуума, 9-крышка

Чертёж клапана КДМ-200

КДМ-200

1-корпус, 2-тарелка вакуума, 3-клапан давления, 4-присоединительный фланец, 5-огневой предохранитель, 6-крышка, 7-козырек
