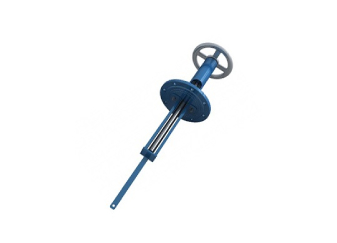

Механизм управления хлопушей МУВ верхний

НАЗНАЧЕНИЕ

Механизмы управления хлопушей МУВ верхний устанавливаются для открывания и закрывания крышек хлопушек ХП и их фиксации в открытом положении во время проведения приемо-раздаточных операций.
Механизмы управления МУВ является комплектующими вертикальных резервуаров и поставляется вместе с хлопушками ХП.
Механизм управления МУВ монтируется на крыше или горловине резервуара над хлопушей.
Существуют следующие типы механизмов управления верхних:
МУВ-80 — для хлопушек с условным проходом до 80 (включительно)
МУВ-250 — для хлопушек с условным проходом от 80 до 250 (включительно)
МУВ-400 — для хлопушек с условным проходом от 250 до 400 (включительно)

Устройство верхнего механизма управления хлопушей МУВ

Конструкция механизма управления МУВ включает в себя шток (1), маховик (2), корпус с фланцем (3), гайку (4) и направляющую (5) с тросом (6).
Когда маховик вращается, происходит перемещение штока, связанного тросом с крышкой хлопуши. Подъем и опускания штока приводит к открыванию и закрыванию крышки хлопушки.
Механизмы управления хлопушей МУВ изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1. Срок службы 15 лет.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Механизм управления хлопушей МУВ-80 У1, где:
МУВ - механизм управления хлопушей верхний, для открывания крышек хлопушек с условным проходом Ду80
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры	МУВ–80	МУВ–250	МУВ–400
Диаметр условного прохода хлопуш ДУ, мм, не более	80	150; 250	400
Габаритные размеры, мм:
H	990	1820	2120
D	260	260	260
D1	225	225	225
d	18	18	18
Количество отверстий n, шт.	8	8	8
Масса, кг	17	25	30
Условное давление, МПа	0,1

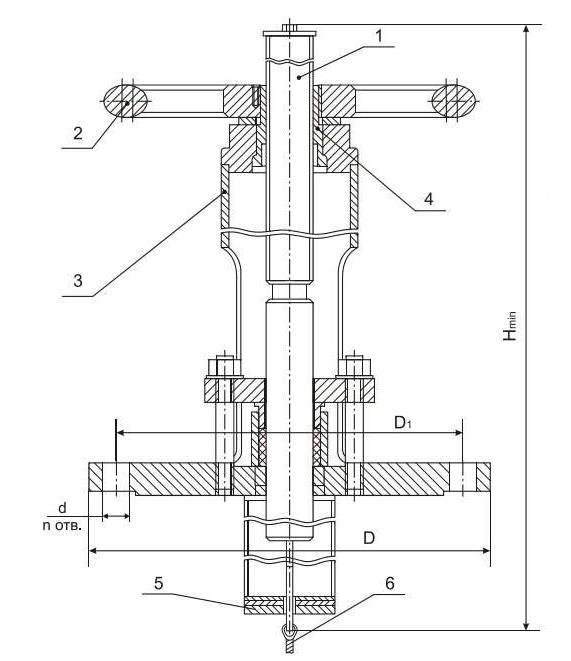

Чертёж механизма управления МУВ

1-шток, 2-маховик, 3-корпус с фланцем, 4-гайка, 5-направляющая, 6-трос
