Механизм управления хлопушей МУ боковой

НАЗНАЧЕНИЕ

Механизмы управления МУ необходимы для открытия и фиксации крышки хлопуши при опорожнении резервуара. Сам корпус устанавливается на монтажный патрубок над приемо-раздаточным патрубком внутри емкости, а приводное устройство располагается снаружи.

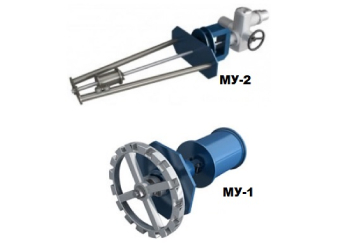

Существуют следующие типы механизмов управления хлопушей:
МУ-1 с ручным приводом, для открывания крышек хлопушек с условным проходом Ду80, Ду100, Ду150, Ду200, Ду250
МУ-2 с электрическим приводом, для открывания крышек хлопушек с условным проходом Ду400, Ду500, Ду600

Механизмы управления хлопушей МУ-1 боковой

устанавливаются для открывания основной и перепускной крышек хлопушки ХП и их фиксации в открытом положении при сливе нефтепродуктов.
Механизм управления МУ-1 монтируется на боковой стенке резервуара над приемо-раздаточном патрубком и хлопушей. Модель МУ-1 оснащена ручным приводом открытия хлопушки.

Конструкция механизма управления хлопушей МУ-1

Основными элементами механизма управления МУ-1 являются барабан, корпус управления, вал. Барабан соединен тросом с крышкой хлопушки. С наружной стороны резервуара на вал устанавливают штурвал, при помощи которого открывают и закрывают крышки хлопуши или закрепляют их в открытом состоянии. Положение крышки в открытом состоянии фиксируется стопором штурвала.

Механизм управления хлопушей МУ-2 боковой

предусмотрен для открывания и закрывания крышек (перепускной и основной) хлопушек ХП с условным проходом 400, 500, 600 мм и для стабилизации крышки в открытом состоянии.
Механизмом управления МУ-2 комплектуются вертикальные стальные резервуары. Модель МУ-2 оснащена электроприводом, а также дублирующим ручным приводом на случай поломки электропривода. Ручной привод рекомендуется использовать при температуре эксплуатации ниже -35ºC.
Механизм управления хлопушей с электроприводом устанавливается в нижнем поясе резервуара над приемо-раздаточном патрубком и хлопушкой.

Конструкция механизма управления хлопушей МУ-2

В состав механизма управления МУ-2 входят корпус управления (1), вал (2), барабан (3), который соединяется с крышкой хлопушки тросом (4).
С наружной стороны резервуара устанавливается электропривод, соединений с валом. Электропривод состоит из двух спаренных редукторов, которые соединены между собой узлом жесткой связи и прикреплены к кронштейну. Червяк первого редуктора соединен с валом электродвигателя, а вал червячного колеса второго редуктора — с валом, на котором находится барабан.
Для закрепления крышки хлопуши в нужном положении необходимо фиксатор маховика поставить на свое место (в глубокие гнезда), так что червяк второго редуктора соединится с валом червячного колеса первого редуктора.
В электроприводе установлен механизм, ограничивающий его крутящий момент и выключающий электродвигатель.
Управление электроприводом осуществляется с помощью пульта. Кнопки «открыто» и «закрыто» открывают или закрывают крышку хлопуши. Кнопка "стоп" отключает электропривод при любом положении крышки.
Механизмы управления хлопушей МУ-1 и МУ-2 изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Механизм управления хлопушей МУ-1 У1, где:
МУ-1 - механизм управления хлопушей боковой, с ручным приводом, для открывания крышек хлопушек с условным проходом Ду80, Ду100, Ду150, Ду200, Ду250
У1 - климатическое исполнение и категория размещения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

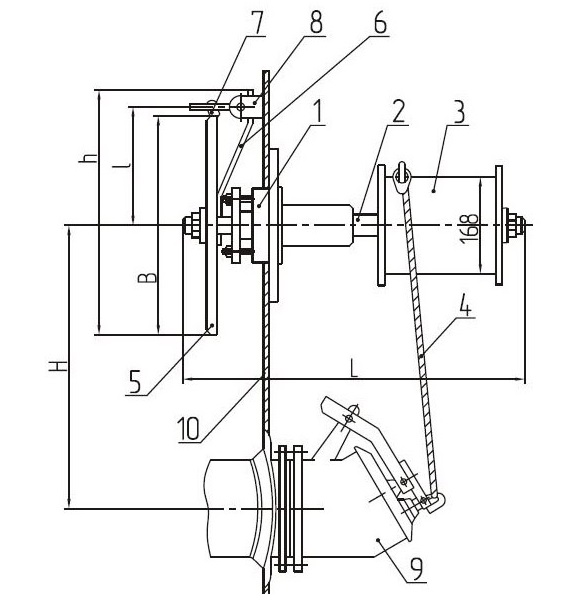

Чертёж механизма МУ-1

1-корпус управления, 2-вал, 3-барабан, 4-трос, 5-штурвал, 6-указатель, 7-стопор, 8-кронштейн, 9-хлопуша, 10-стенка резервуара

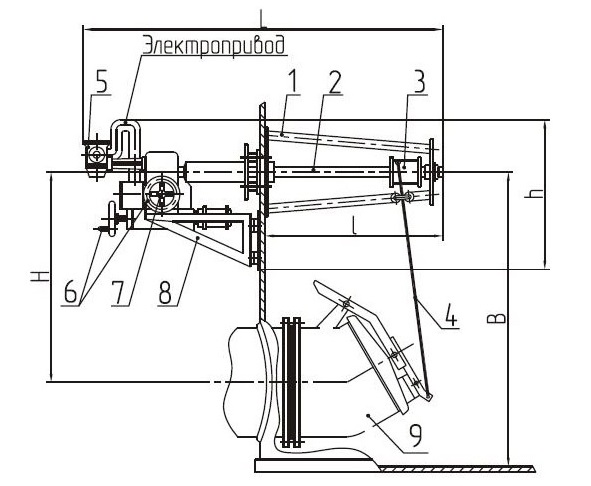

Чертёж механизма управления МУ-2

1-корпус управления, 2-вал, 3-барабан, 4-трос, 5-выключатели, 6-указатель, 7-стопор, 8-кронштейн, 9-хлопуша
