Хлопуши ХП в комплекте с механизмом управления хлопушей МУ (МУВ) устанавливаются на приемо-раздаточные патрубки вертикальных резервуаров для проведения сливо-наливных операций и защиты от разлива нефтепродуктов в результате повреждения трубопровода или запорной арматуры.
Принцип их действия заключается в открытии крышки, что обеспечивает движение нефтепродукта. В случае аварийных ситуаций разлив нефти исключается, так как предусмотрена функция быстрого закрытия и прекращения движения потока. Оборудование также предотвращает обратный ход рабочего продукта в закрытом положении.
На емкости устанавливается оборудование следующих видов:
- хлопуши без перепуска Ду80 и Ду100
- хлопуши с перепуском Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600 для упрощения открывания
- боковые механизмы управления хлопушей МУ
- верхние механизмы управления хлопушей МУВ

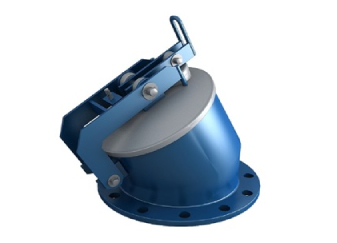

Конструкция хлопуши представляет собой корпус с наклонным срезом и располагающейся на нем крышкой с рычагом.
Чтобы в процессе эксплуатации не образовывалась искра при трении, крышка изготавливается из алюминиевых искробезопасных сплавов для дополнительной взрыво- и пожаробезопасности. Изделия монтируются внутри корпуса на приемо-раздаточный патрубок. Открытие происходит тросиком, один конец которого закреплен к петлям рычага, а второй - к механизму управления хлопушей, который фиксирует крышку в открытом положении.
При наполнении крышка поднимается автоматически за счет потока нефтепродукта. Закрытие происходит при прекращении движения. При опорожнении крышка поднимается механизмом управления хлопушей.
Хлопуши ХП изготавливаются в климатических исполнениях У и УХЛ, категории размещения 1. Срок службы 15 лет.
Хлопуша ХП-250 У1, где:
ХП - хлопуша
250 - диаметр условного прохода, мм
У1 - климатическое исполнение и категория размещения
Параметры | ХП–80 | ХП-100 | ХП–150 | ХП–200 | ХП–250 | ХП–300 | ХП–400 | ХП–500 | ХП–600 |
---|---|---|---|---|---|---|---|---|---|
без перепуска | с перепуском | ||||||||
Диаметр условного прохода, DN | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Давление, МПа (кгс/см²) | 0,16 (1,6) | ||||||||
Условный проход, DN | - | - | 25 | 25 | 25 | 25 | 100 | 100 | 100 |
Диаметр условного прохода перепускного отверстия dу, мм | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Габаритные размеры, мм: | |||||||||
длина L | 160 | 170 | 306 | 328 | 380 | 442 | 606 | 700 | 770 |
ширина | 185 | 205 | 260 | 315 | 370 | 435 | 580 | 710 | 840 |
высота H | 212 | 281 | 308 | 370 | 385 | 504 | 686 | 840 | 960 |
Присоединительные размеры, мм: | |||||||||
D | 185 | 215 | 260 | 315 | 370 | 435 | 580 | 710 | 840 |
D1 | 150 | 170 | 225 | 280 | 335 | 395 | 525 | 650 | 770 |
d | 18 | 18 | 18 | 18 | 18 | 22 | 30 | 33 | 36 |
n, шт. | 4 | 4 | 8 | 8 | 12 | 12 | 16 | 20 | 20 |
Масса, кг | 2,3 | 7 | 7,5 | 17,6 | 28 | 46,9 | 91,5 | 135 | 205 |

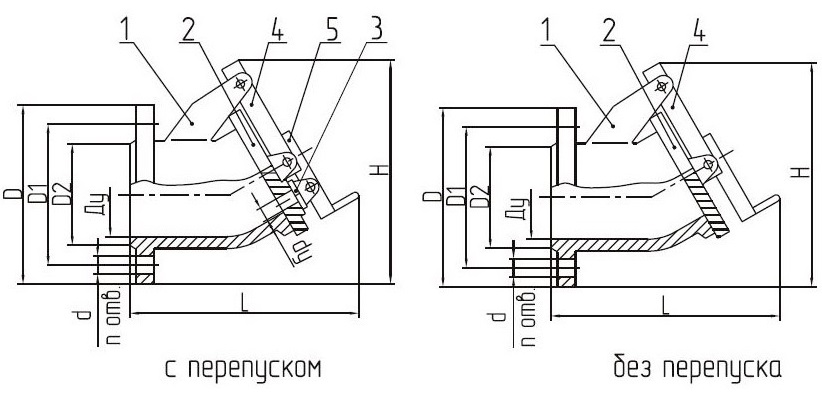

1-корпус, 2-крышка, 3-пробка, 4-рычаг большой, 5-рычаг малый
