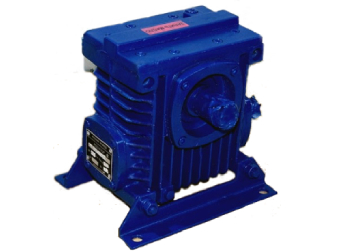

Редуктор 2Ч-40

НАЗНАЧЕНИЕ

Редуктор 2Ч червячный одноступенчатый универсальный (ранее выпускался редуктор РЧУ-40) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
Редуктор 2Ч-40 относится к классу универсальных червячных редукторов общего применения. Предназначен для изменения частоты вращения и крутящего момента привода. Редуктор способен устойчиво работать как при постоянной, так и при переменной нагрузке, с возможным изменением вектора вращения. Он одинаково хорошо применяется в агрегатах, работающих как беспрерывно, так и в режиме «пуск-стоп». Посадочные места для лап расположены со всех сторон корпуса.
2Ч-40 имеет ограничение по скорости вращения вала, которая не должна превышать 1500 оборотов в минуту.
В редукторе должно использоваться масло «трансол-200», заполнение которым заказывается дополнительно.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Редуктор 2Ч-40-10-53-2-У2 С, где:
2Ч - тип;
40 - межосевое расстояние 40 мм;
10 - номинальное передаточное число;

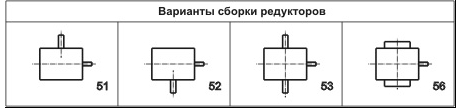

53 - исполнение по варианту сборки по ГОСТ 20373-80;
2 - исполнение по схеме расположения червячной пары;
У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
С - индекс, определяющий наличие смазки "Трансол-200" в редукторе

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия применения:
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

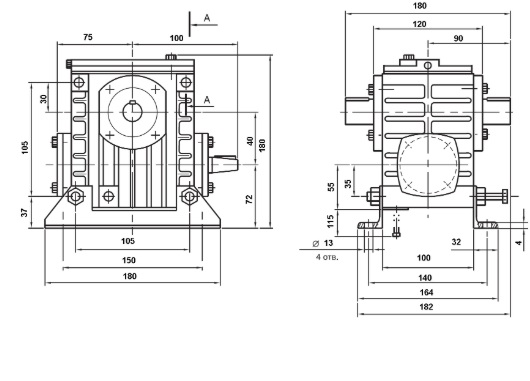

КОНСТРУКЦИЯ
