Устройства верхнего слива

НАЗНАЧЕНИЕ

Устройства предназначены для верхнего слива нефти и нефтепродуктов из железнодорожных цистерн.
По способу крепления различают устройства стационарного и переносного типа.
Устройства могут использоваться в нефтяной, нефтехимической отраслях промышленности на объектах, связанных с верхним наливом и сливом нефти и нефтепродуктов в железнодорожные цистерны.
Устройства предназначены для эксплуатации во взрыво­опасной зоне класса В-1г (открытые нефтеналивные эстакады), согласно классификации «Правила устройства электроустановок» (далее ПУЭ).
Климатическое исполнение У, ХЛ и УХЛ, категория размещения 1 по ГОСТ 15150.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

УНЖ6-100С, где:
УНЖ - обозначение типа устройства
100 - диаметр условного прохода, мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внешний вид	Описание устройства	Особенности	Диаметр условного прохода, мм	Габаритные размеры в сложенном положении, мм	Масса, кг
	Устройство УНЖ6-100С-11 предназначено для верхнего аварийного слива нефти и нефтепродуктов из железнодорожных цистерн. Устройство является переносным, поэтому отсутствует необходимость для стационарного монтажа на месте слива.	Устройство снабжено ручным вакуумным насосом для начала слива продукта, подключается к коллектору через устройство типа УСН.	80	4200х1200х300	62

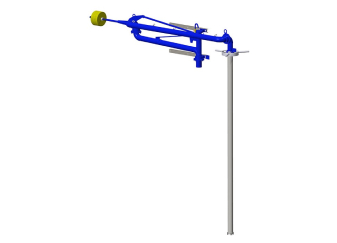

	Устройство УНЖ6-100С предназначено для верхнего слива нефти и нефтепродуктов из железнодорожных цистерн.	Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Удлиненная сливная труба достает до дна цистерн различных типов, что обеспечивает максимальное удаление продукта. Ручная заслонка при необходимости позволяет в любой момент прекратить слив.	100	3950х3700х600	180

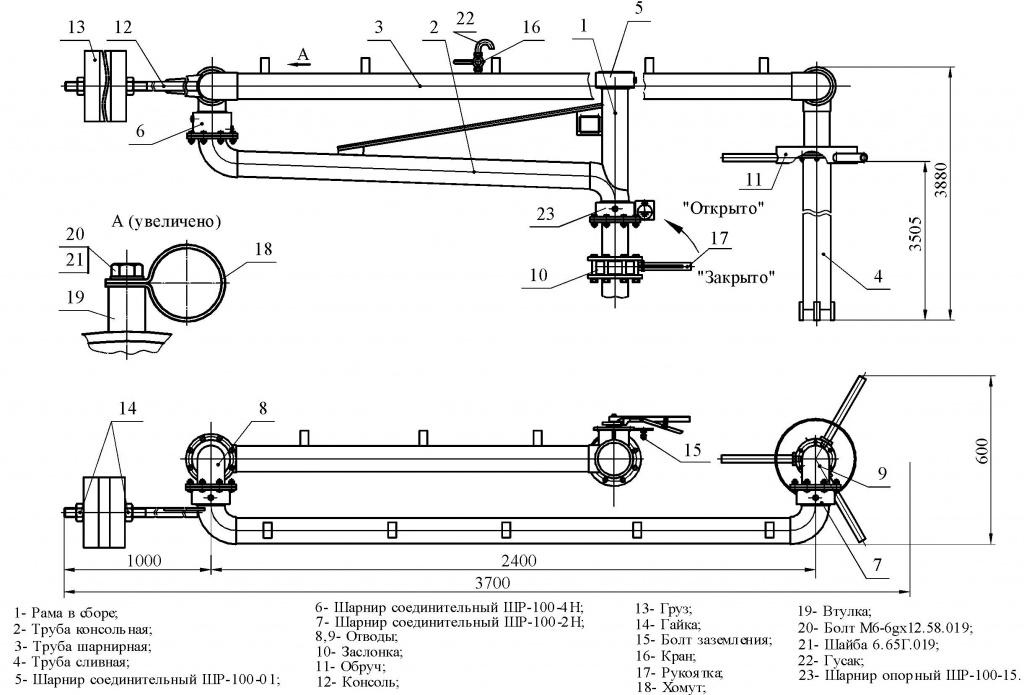

Общий вид устройства УНЖ6-100С (левое исполнение)

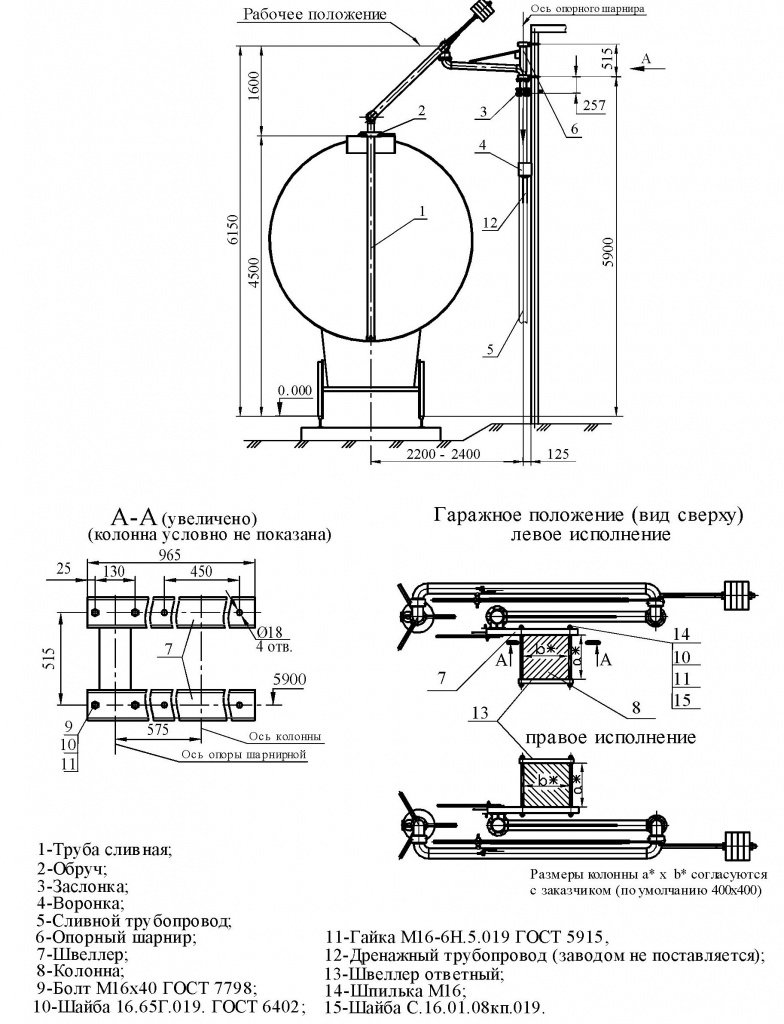

Монтажная схема устройства УНЖ6-100С
