Устройства верхнего налива

НАЗНАЧЕНИЕ

Устройство представляет собой шарнирный трубопровод. Двухрядный шарнир обеспечивает герметичность и долговечность соединения, легкость перемещения устройства в рабочей зоне.
Конструкция шарнира позволяет заменять уплотняющую манжету без его разборки.
Устройства УНЖ комплектуются автоматизированными системами управления наливом по уровню.
На наливных железнодорожных эстакадах, устройства могут объединяться в комплекс дистанционного управления с автоматизированным рабочим местом на базе ПК в диспетчерской; включаться в АСУ ТП предприятия.
На базе типовых устройств налива светлых нефтепродуктов выпускаются специализированные устройства налива мазута, битума; устройства размыва, слива, мойки и другие.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

УНЖ6-100-01, где:
УНЖ - обозначение типа устройства
100 - диаметр условного прохода, мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внешний вид	Описание устройства	Диаметр условного прохода, мм	Зона действия, м	Габаритные размеры в сложенном положении, мм	Масса, кг

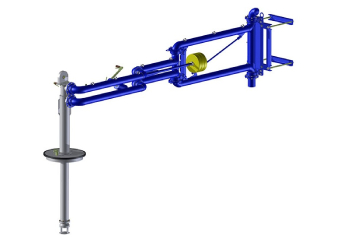

	Устройство УНЖ6-100-01 предназначено для негерметизированного верхнего налива нефти и нефтепродуктов в железнодорожные цистерны.	100	6	3700х3700х600	215
	Устройство УНЖ6-100-03 предназначено для герметизированного верхнего налива нефти и нефтепродуктов в железнодорожные цистерны и отвода паров из зоны налива.	100	6	2690х2960х600	320
	Устройство УНЖ6-100-07 предназначено для открытого верхнего налива нефти и нефтепродуктов в железнодорожные цистерны.	100	6	850х2700х750	240
	Устройство УНЖ6-100-08 предназначено для герметизированного верхнего налива нефти и светлых нефтепродуктов в железнодорож­ные цистерны и отвода паров из зоны налива.	100	6	2170х3380х600	190
	Устройство УНЖ6-100-09 предназначено для герметизированного верхнего налива тёмных нефтепродуктов в железнодорожные цистерны и отвода паров из зоны налива.	100	6	3100х3500х750	280
	Устройство УНЖ6-100-10 предназначено для негерметизированного верхнего налива темных нефтепродуктов, в том числе битума, в железнодорожные цистерны.	100	6	850х2700х750	240

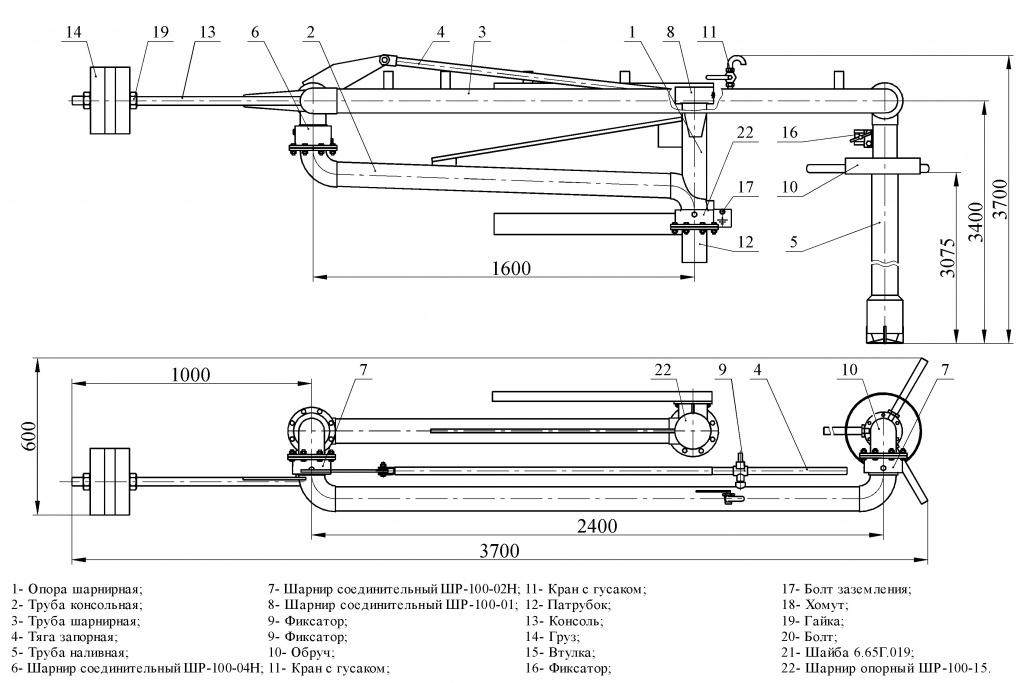

Общий вид устройства УНЖ6-100-01

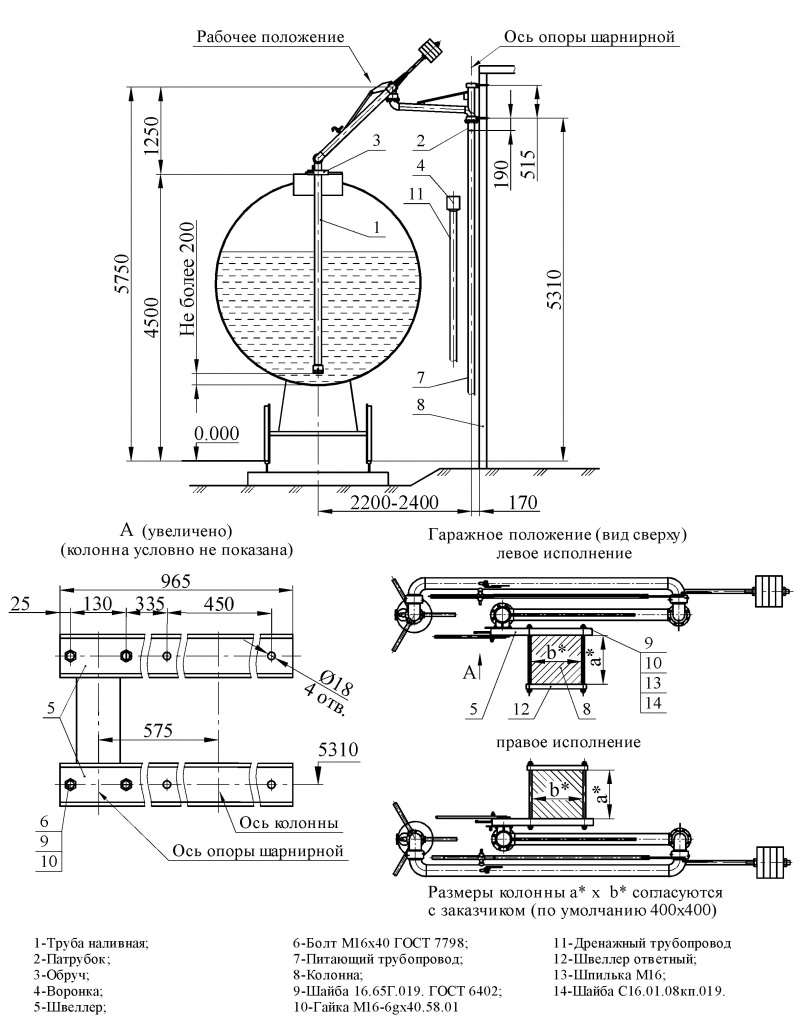

Монтажная схема устройства УНЖ6-100-01
