Устройства нижнего слива

НАЗНАЧЕНИЕ

Устройство представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой. Двухрядный шарнир обеспечивает герметичность и долговечность соединения, легкость перемещения устройства в рабочей зоне.
Устройства изготавливаются с диаметром условного прохода 150, 175 и 200 мм, зоной действия 4 и 6 метров. Возможна комплектация устройств гидромонитором, паровой рубашкой, системой электрообогрева, различными датчиками.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

УСН-150Э, где:
УСН - обозначение типа устройства
150 - диаметр условного прохода, мм
Э – с электроподогревающей рубашкой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внешний вид	Описание устройства	Особенности	Диаметр условного прохода, мм	Давление, МПа (кгс/м3)
	Устройства УСН 150/175/200 (без дополнительных опций). Предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.	Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.	150, 175, 200	0,6 (6)
	Устройства УСН-150П/175П/200П (с пароподогревом) Предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.	Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов. Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.	150, 175, 200	0,6 (6)

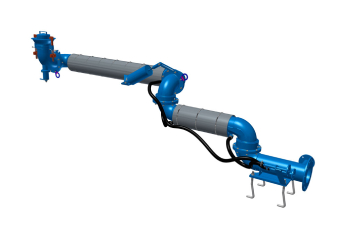

	Устройство УСН-150Э/175Э/200Э (с электрообогревом) Предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой и электроподогревающей рубашкой.	Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны. Электроподогрев ускоряет процесс слива вязких нефтепродуктов, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.	150, 175, 200	0,6 (6)
	Устройства УСН-175Г/200Г (с гидромонитором) Предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.	Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны. Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.	175, 200	0,6 (6)
	Устройства УСН-175ГП/200ГП (с гидромонитором и парообогревом) Предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и подогревающей рубашкой.	Двухрядные шарниры обеспечивают легкость вращения без перекосов. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны. Горячий продукт в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.	175, 200	0,6 (6)
	Устройства УСН-175ГЭ/200ГЭ (с гидромонитором и электрообогревом) Предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.	Двухрядные шарниры обеспечивают легкость вращения без перекосов. Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне. Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны. Электроподогрев, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.	175, 200	0,6 (6)

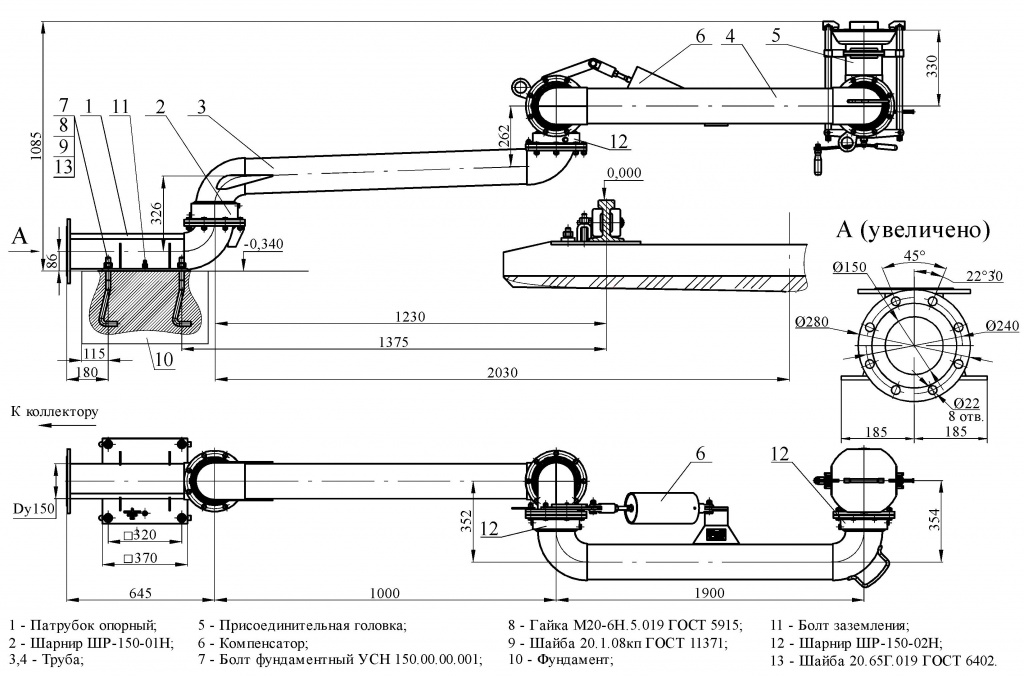

Общий вид устройства и схема монтажа УСН-150-04
