Устройство нижнего герметизированного слива/налива в автоцистерны

НАЗНАЧЕНИЕ

Устройства УННА предназначены для герметизированного нижнего слива/налива нефти и нефтепродуктов в автомобильные цистерны.
Преимущества нижнего слива/налива в автомобильные цистерны:
1. Простота и удобство в работе.
2. Минимизация риска пролива нефтепродукта.
3. Сохранение чистоты и качества транспортируемого продукта.
4. Экономия на оборудовании наливных островков.
5. Большая скорость налива.
6. Возможность заполнения нескольких отсеков автоцистерны разными продуктами.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

УННА-100, где:
УННА - обозначение типа устройства
100 - диаметр условного прохода, мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

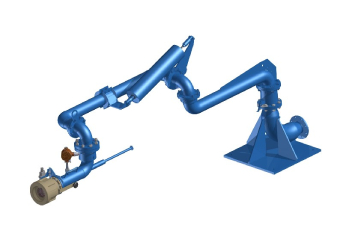

Внешний вид	Описание устройства	Особенности
	Устройства УННА предназначены для герметизированного нижнего слива/налива нефти и нефтепродуктов в автомобильные цистерны.	Безопасность, простота и удобство в работе и обслуживании; Минимизация риска пролива нефтепродуктов; Сохранение чистоты и качества транспортируемого продукта; Экономическая эффективность сбора и рекуперации паров; Экономия на оборудовании наливных островков; Большая скорость налива; Возможность наполнения нескольких отсеков автоцистерны разными продуктами; Возможность использования островков не только для налива, но и для слива и перекачки нефтепродуктов из цистерны в цистерну.
	Устройство УННА-100 предназначено для герметизированного нижнего слива/налива нефти и нефтепродуктов в автомобильные цистерны.	Двухрядные шарниры обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации; Замена уплотняющих манжет не требует разборки шарниров; Устройство оборудовано гибким гофрированным сильфонным рукавом из нержавеющей стали; Устройство оборудовано соединительной муфтой API-RP 1004; Устройство оборудовано пружинным компенсатором.
	Устройство УННА-100-03 – это шарнирный трубопровод для нижнего слива/налива жидких грузов в автомобильные цистерны без гибкого металлорукава. Для обеспечения требований промышленной безопасности при использовании для налива устройство УННА-100-03 должно быть оснащено системой управления наливом, обеспечивающей автоматическую защиту от перелива. Устройство целесообразно использовать для слива из автомобильных цистерн, а также для налива при условии четко определенного положения отсеков цистерн с определенными продуктами для прямого подключения к продуктовым клапанам автоцистерны без необходимости перекрещивания устройств. В УННА-100-03 для слива предусматривается установка датчика контроля наличия продукта в устройстве для выдачи сигнала на окончание слива.	В отличие от УННА-100, комплектная поставка которых позволяет осуществлять одновременный налив/слив в несколько отсеков цистерны вне зависимости от того, какой отсек предназначен для того или иного продукта за счет возможности перекрещивания гибких рукавов, УННА-100-03 представляет собой жестко-сочлененный металлический трубопровод.

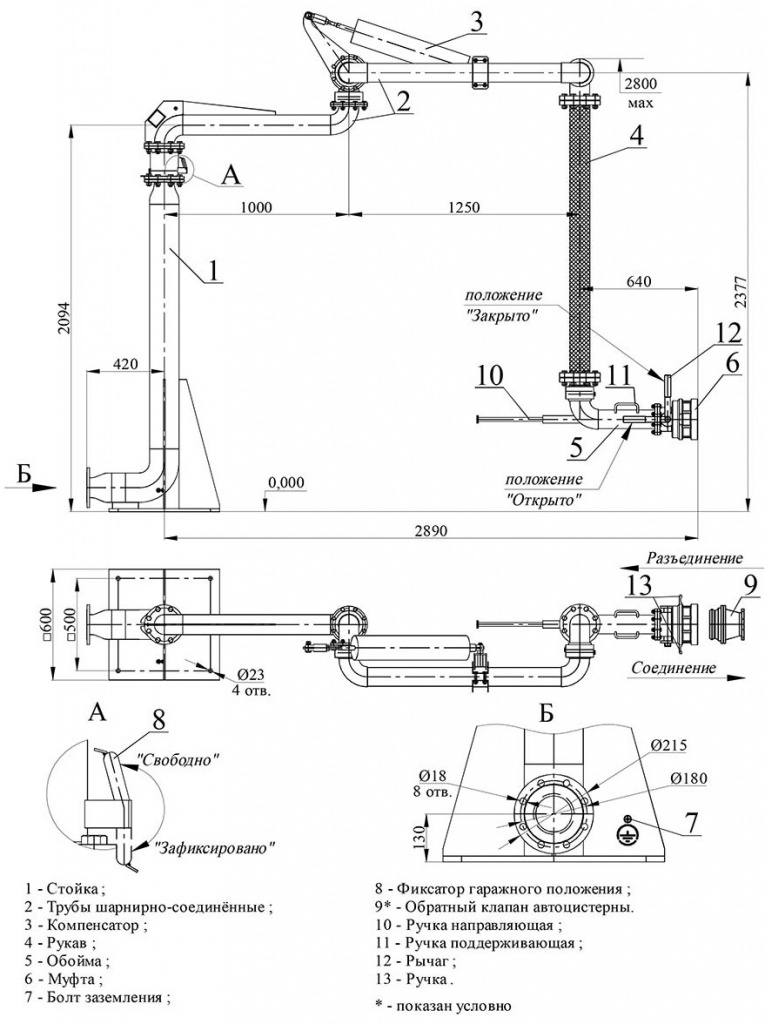

Монтажная схема устройства УННА-100

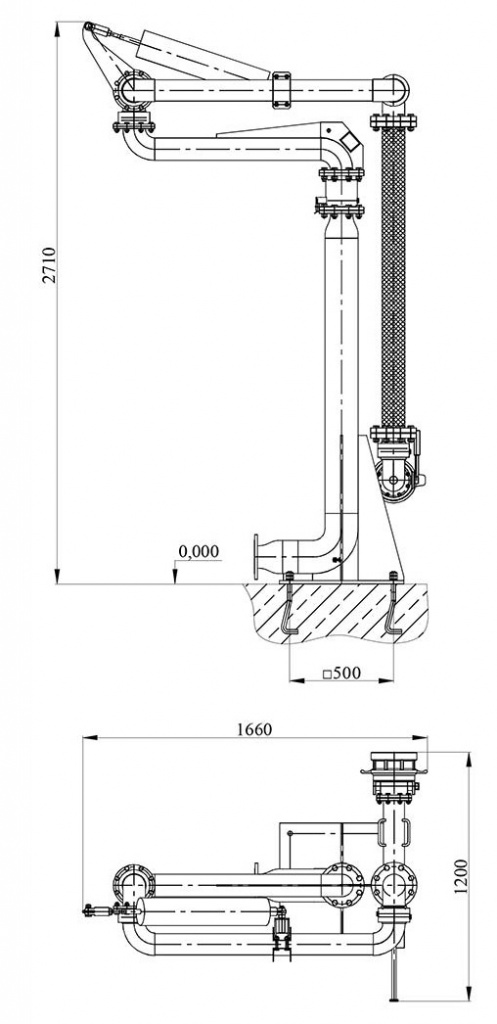

Гаражное положение устройства УННА-100
