Устройство герметизированного/негерметизированного верхнего налива в автоцистерны

НАЗНАЧЕНИЕ

Устройство представляет собой шарнирный трубопровод. Двухрядный шарнир обеспечивает герметичность и долговечность соединения, легкость перемещения устройства в рабочей зоне.
Конструкция шарнира позволяет заменять уплотняющую манжету без его разборки.
Устройства для налива в автомобильные цистерны сконструированы на базе железнодорожных и отличаются габаритными и присоединительными размерами. Комплектуются отдельной стойкой или размещаются на площадке обслуживания.
Выпускаются двух основных типов:
- для открытого налива (без крышки для горловины цистерны);
- для герметизированного налива (с герметизирующей крышкой и отводом паров из зоны налива).
Устройства АСН могут комплектоваться автоматизированными системами управления наливом по уровню, комплексами коммерческого учета и дозированного налива, могут быть объединены в комплекс дистанционного управления с автоматизированным рабочим местом на базе ПК

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

АСН-100, где:
АСН - обозначение типа устройства
100 - диаметр условного прохода, мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Внешний вид	Описание устройства	Диаметр условного прохода, мм	Зона действия, м	Габаритные размеры в сложенном положении, мм	Масса, кг
	Устройство АСН-100С предназначено для негерметизированного верхнего налива нефти и нефтепродуктов в автомобильные цистерны.	100	6	4380х3100х800	220
	Устройство АСН-80-02 предназначено для герметизированного верхнего налива нефти и нефтепродуктов в автомобильные цистерны с отводом паров из зоны налива.	80	2,4	5050х2860х840	363
	Устройство АСН-100-08 предназначено для верхнего герметизированного налива нефти и светлых нефтепродуктов в автоцистерны и отвода паров из зоны налива.	100	6	5000х3700х810	400
	Устройство АСН-100-09 предназначено для герметизированного верхнего налива нефти и темных нефтепродуктов, в том числе мазута, в автомобильные цистерны и отвода паров из зоны налива.	100	6	5000х3700х810	400
	Устройство АСН-100-10 предназначено для негерметизированного верхнего налива темных нефтепродуктов, в том числе битума, в автомобильные цистерны	100	3	850х2700х750	390

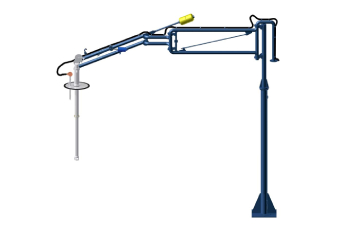

Общий вид устройства АСН-100С без системы управления наливом (левое исполнение)

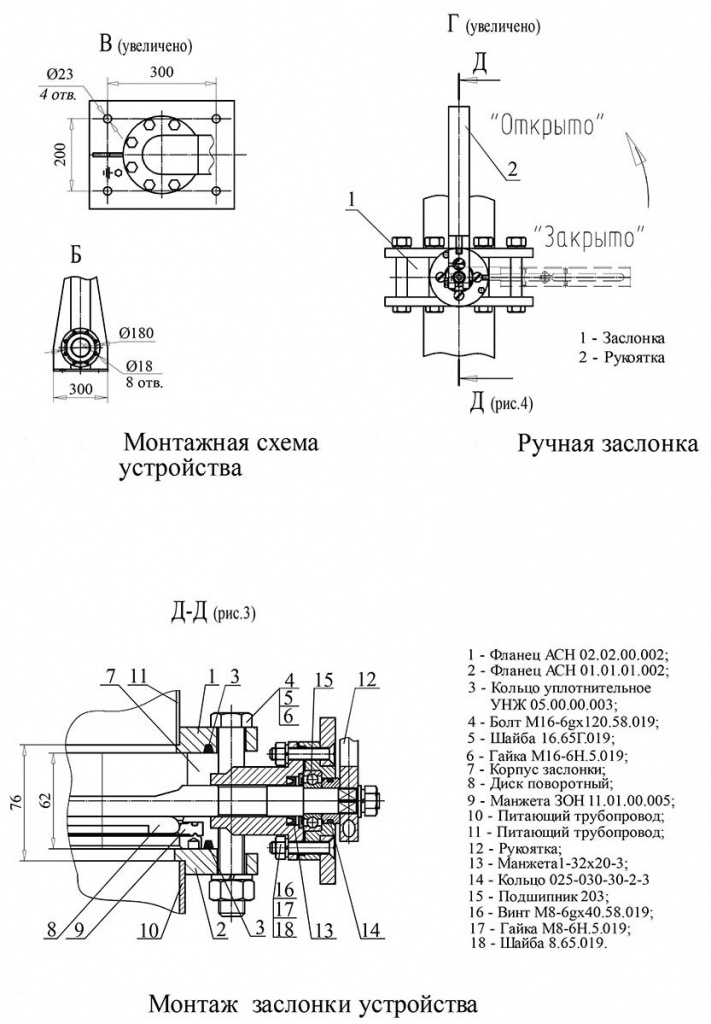

Монтаж заслонки устройства АСН-100С
