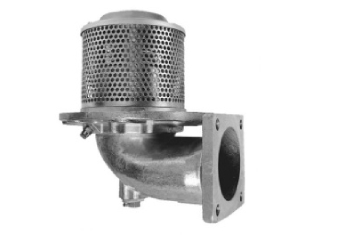

Клапан донный

Клапан донный

НАЗНАЧЕНИЕ

Клапаны донные предназначены для установки в отсеки автоцистерн, транспортирующих светлые нефтепродукты и авиационные топлива:
- сбалансированы по давлению – не открываются под давлением продукта в любом из направлений;
- могут оснащаться механизмом аварийного принудительного открытия;
- наружный патрубок с присоединительным фланцем имеет уменьшенное сечение, по которому происходит его разрушение в аварийных ситуациях, при этом отсек автоцистерны остается герметичным;
- затворы всех исполнений донных клапанов изготовлены из износостойкой нержавеющей стали;
- могут быть укомплектованы электронным датчиком открытия.
Донный клапан спроектирован так, что его затвор находится внутри отсека, а внешний патрубок, или по-другому колено клапана, имеет место с более тонким сечением, по которому в случае аварии или любого механического воздействия на сливной патрубок происходит его разрушение. При этом затвор донного клапана остаётся герметичным и предотвращает разлив продукта в окружающее пространство. Таким образом, поддерживается функция безопасной эксплуатации автоцистерны.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Клапан донный 692.00.00.00-01

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры Значения
Диаметр условного прохода Ду, мм. 100
Управляющее давление в пневмосети Pp, МПа 0,4-0,8
Рабочее давление, МПа 0,8
Температура окружающей среды, °С -40… +50
Масса, не более, кг 7

Конструкция

Клапан донный 692.00.00.00-01

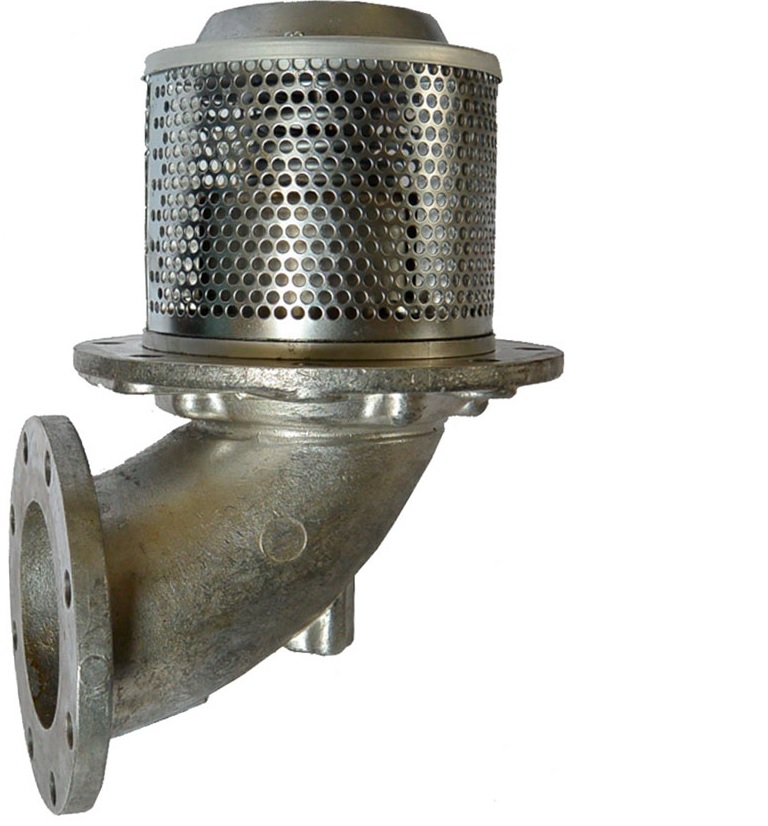

Рисунок 7.2.jpg

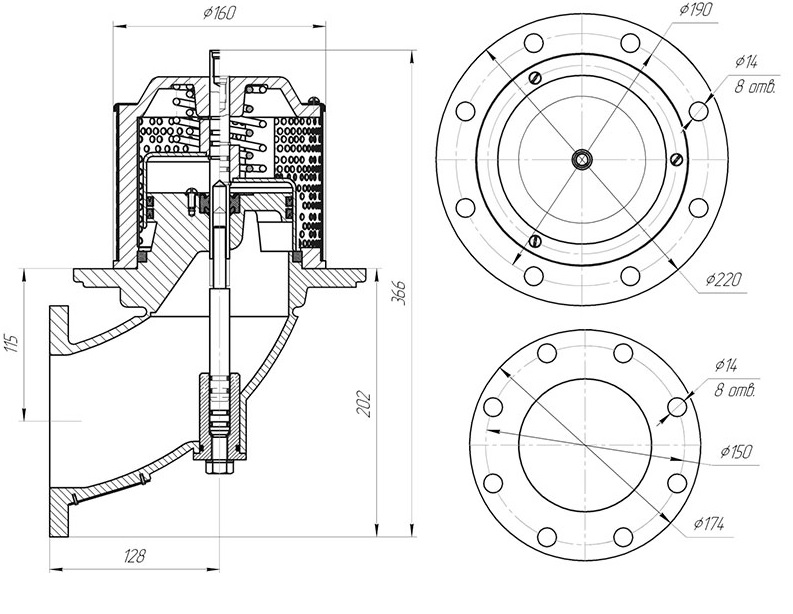

Рисунок 7.3.jpg

Клапан донный 692.00.00.00-11

Рисунок 7 (1).jpg

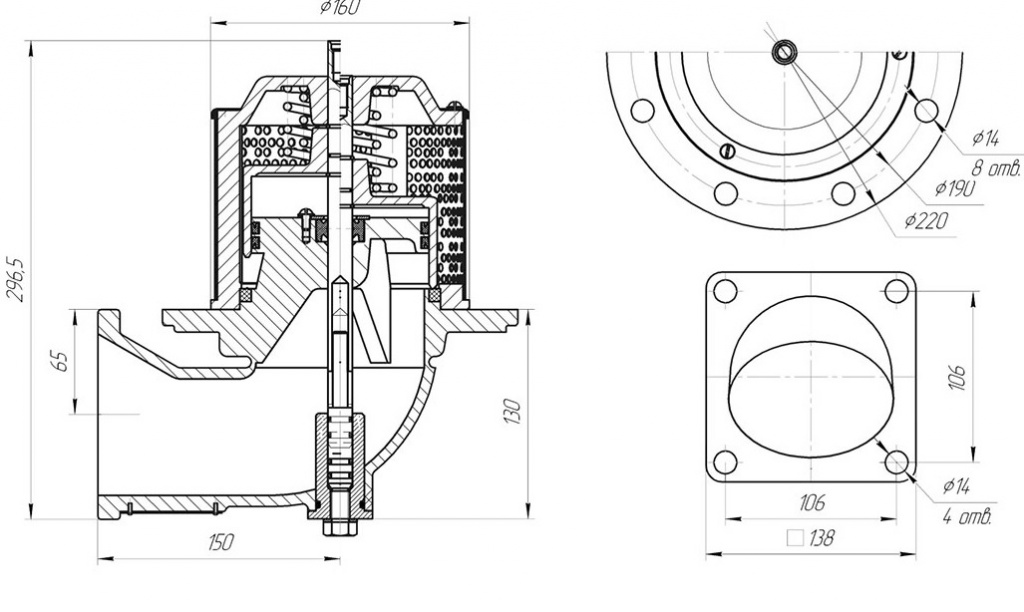

Рисунок 7.5.jpg

Клапан донный 692.00.00.00-15

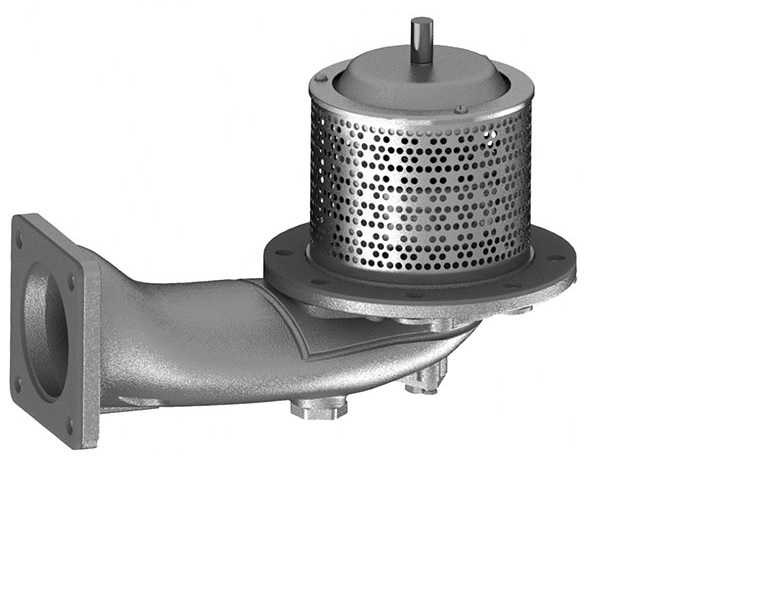

Рисунок 7.6.jpg

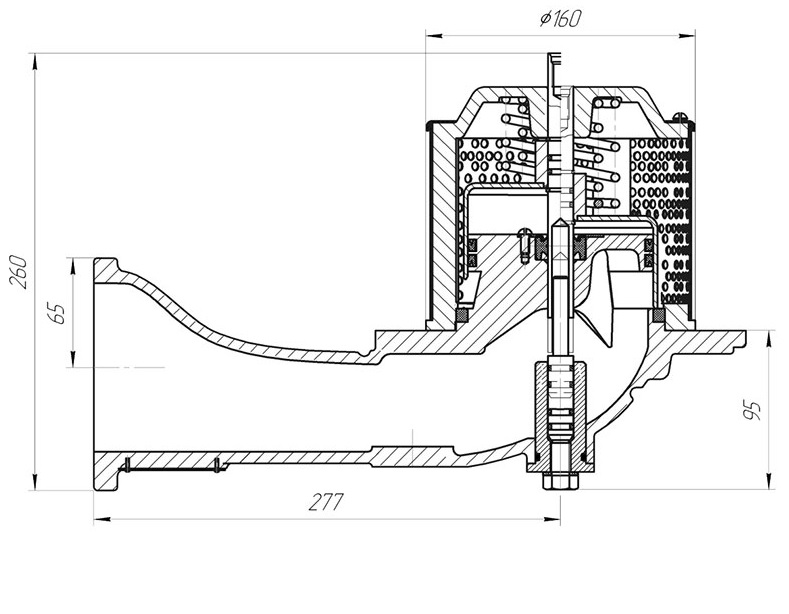

Рисунок 7.7.jpg

Схема монтажа

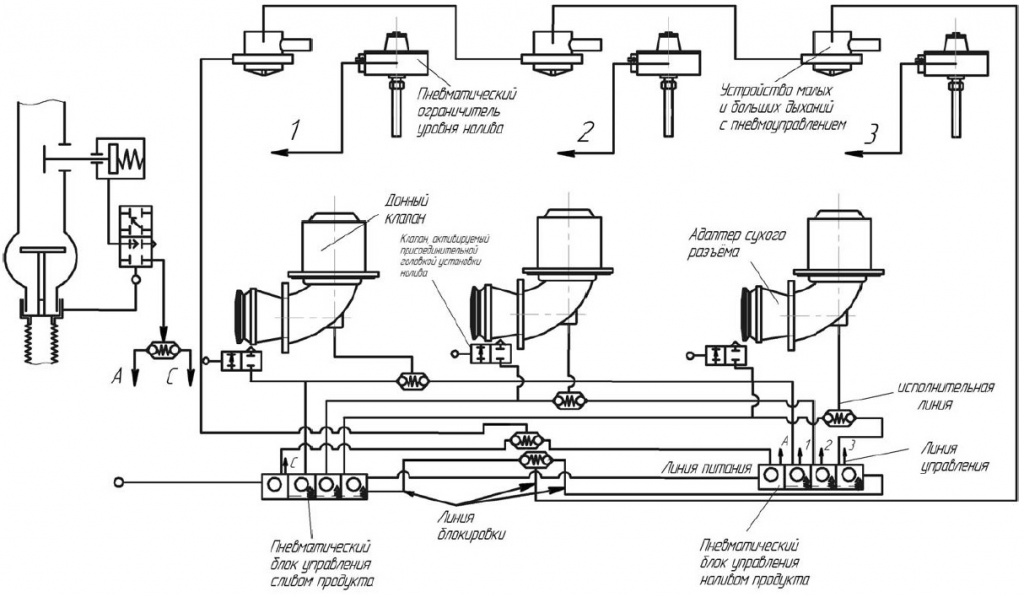

Пневматическая система управления отсеков автоцистерн для нижнего налива (схема соединений)

Рисунок 7.8.jpg
