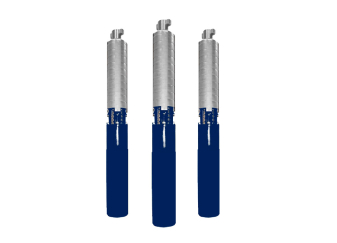

Погружные скважинные насосы FRS

НАЗНАЧЕНИЕ

Агрегат FRS представляет собой агрегат, состоящий из электрического двигателя, насоса и других вспомогательных узлов.
Насосы серии FRS предназначены для подъема воды, с массовой долей твердых механических примесей – не более 0,02% с размером 0,5 мм, из артезианских скважин. Водородный показатель рН 5,5-9,5.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц. Допустимое отклонение напряжения плюс 10%, минус 5%.
Подпор при эксплуатации, не менее 1м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134.
Насосы применяются для работы в системах городского, сельского, промышленно-го водоснабжения, водоснабжения дачных, садовых зон, жилых массивов, предприятий ЖКХ, объектов сельского хозяйства, орошения.
Агрегаты электронасосные центробежные скважинные для воды типа FRS (далее агрегаты) используются для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

FRS6-6,5/8, где:
FRS - тип электронасосного агрегата
6 - внутренний диаметр обсадной трубы скважины в дюймах
6,5 - номинальная подача, м3/ч
10 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

* - Параметры будут установлены после проведения испытания агрегатов.

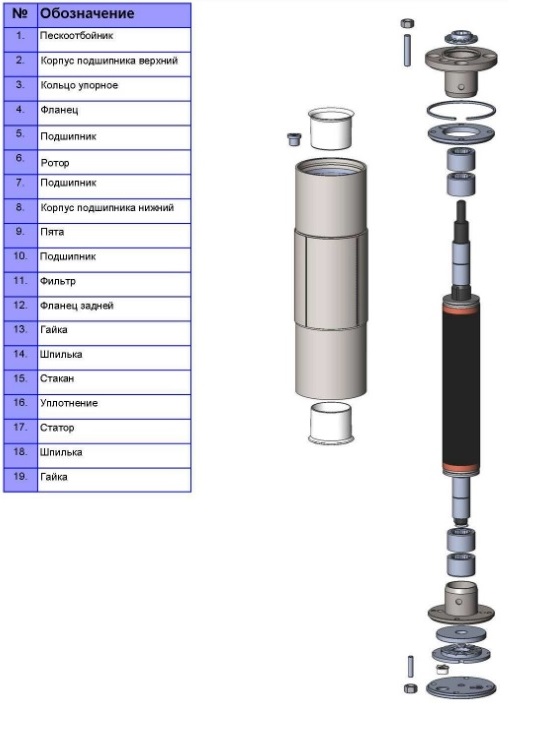

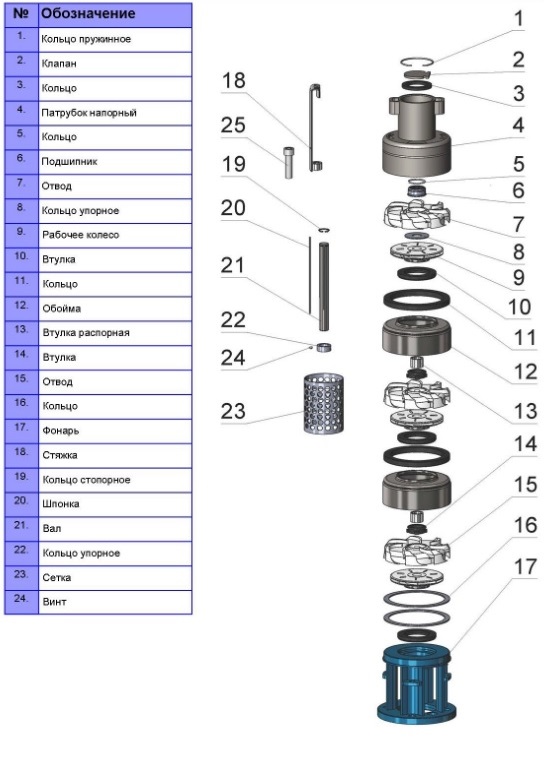

КОНСТРУКЦИЯ

Гарантии изготовителя

Средний срок службы до списания агрегата 3 года.
Средний ресурс до первого капитального ремонта, ч, не менее 14000.
По истечении данных показателей агрегаты изымаются из эксплуатации и принимается решение о направлении в ремонт или утилизации.
Не допускается использование агрегатов не по назначению.
Изготовитель гарантирует надежную и безаварийную работу агрегата при условии правильного монтажа и обслуживания его в соответствии с требованиями по эксплуатации, хранению, изложенными в настоящем паспорте.
Гарантийный срок эксплуатации агрегата устанавливается 24 месяца.
Гарантийный срок исчисляется со дня ввода агрегата в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода изготовителя.
Потребитель обязан вести точный учет наработки и условий эксплуатации агрегата, занося информацию в раздел “Сведения об условиях эксплуатации агрегата”.
Предприятие-изготовитель не принимает претензии по качеству агрегатов без представления сведений об условиях их эксплуатации.

Гарантии изготовителя прекращаются в случае:

- Разборки агрегата потребителем;
- Эксплуатации агрегата без клапана насоса;
- Попадания в агрегат песка, глины, твердых материалов;
- Включения агрегата, незаполненного водой;
- Наличия механических повреждений электропровода и корпуса агрегата;
- Наличия посторонних деталей, приваренных к корпусу агрегата;
- Эксплуатации агрегата без станции управления и защиты;
- Отсутствия паспорта на агрегат;
- Отсутствия акта на скважину в течение календарного года эксплуатации агрегата.
- Использования для управления агрегатами частотных преобразователей, без строгого выполнения рекомендаций.

Рекомендации по применению преобразователей частоты для скважинных насосов типа FRS.

При работе скважинных агрегатов типа FRS с преобразователями частоты следует соблюдать следующие требования:
-для обеспечения достаточного охлаждения электродвигателя, насос должен работать в рабочем диапазоне, его подача не должна снижаться более чем на 20% от номинальной (например, для насоса FRS6-10 до 8 м³/ч). Рекомендуется управление агрегатом производит не по расходу, а по давлению. При этом подача может снижаться ниже установленного уровня. Поэтому необходимо установить датчик(реле) потока жидкости, который отключал бы электродвигатель при снижении подачи ниже рабочего диапазона или с помощью расходомера установить давление при котором насос должен отключаться.
-для зашиты обмоток электродвигателей от перегрева, расплавления изоляции и ее пробоя рекомендуется устанавливать температурный датчик, отключающий двигатель при температуре выше 70°С;
-для нормальной работы радиальных и упорных подшипников синхронная скорость вращения вала электродвигателя должна быть не менее 2700 об/мин (45 Гц);
-для зашиты двигателя насоса от высокочастотных импульсов напряжения, которые могут привести к преждевременному износу и пробою изоляции обмоток, при большой длине соединительного кабеля между электродвигателем и преобразователем, необходимо установить фильтры: фильтр du/dt или синусоидальный фильтр. Рекомендации по применению соответствующих фильтров следует уточнять у производителей частотных приводов.
В связи с тем, что разбор воды из башни Рожновского очень неравномерен, а для охлаждения электродвигателя подача насоса не должна уменьшаться ниже установленной величины, невозможно использовать частотный преобразователь без промежуточной накопительной емкости или гидроаккумулятора соответствующей емкости, т.к. для этого необходимо организовать принудительное охлаждение электродвигателя в скважине. Можно также использовать обычную емкость и из нее подавать воду с помощью насоса типа Д с частотным преобразователем.
Также нужно помнить, что при наличии большой статической составляющей в напорной характеристике системы, применение частотного регулирования не повышает экономическую эффективность скважинных насосов, а лишь позволяет уменьшить объемы и соответственно габариты промежуточных емкостей, а также уменьшить гидравлические удары в системе.
