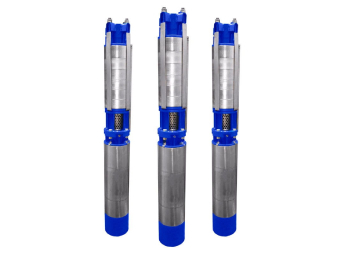

Агрегат CRS 8 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат CRS 8 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%, размером не более 0,1 мм с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц.
Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS 12-200, CRS 12-210 CRS 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).
Агрегаты электронасосные центробежные скважинные для воды типа CRS (далее агрегаты) используются для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.
CRS 8-16/5, где:
CRS - тип электронасосного агрегата
8 - внутренний диаметр обсадной трубы скважины в дюймах
16 - номинальная подача, м3/ч
5 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
CRS 8-16/5 | 16 | 100 | 16 | 77 | 7.5 | 189 | 1220 | 74 | 200 |
CRS 8-16/7 | 16 | 140 | 26 | 82 | 13 | 189 | 1450 | 126 | 200 |
CRS 8-16/8 | 16 | 160 | 30 | 82 | 13 | 189 | 1500 | 130 | 200 |
CRS 8-16/9 | 16 | 180 | 35 | 82 | 15 | 189 | 1570 | 131 | 200 |
CRS 8-25/3 нрк | 25 | 55 | 15 | 77 | 7.5 | 189 | 1150 | 79 | 200 |
CRS 8-25/4 | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 79 | 200 |
CRS 8-25/4 нрк | 25 | 70 | 18 | 77 | 7.5 | 189 | 1190 | 81 | 200 |
CRS 8-25/5 | 25 | 90 | 24 | 77 | 11 | 189 | 1305 | 85 | 200 |
CRS 8-25/6 | 25 | 100 | 30 | 82 | 11 | 189 | 1360 | 118 | 200 |
CRS 8-40/4 | 40 | 60 | 25 | 82 | 11 | 189 | 1305 | 85 | 200 |
CRS 8 -40/4 нрк | 40 | 60 | 25 | 82 | 11 | 189 | 1305 | 88 | 200 |
CRS 8-40/5 | 40 | 90 | 33 | 82 | 15 | 189 | 1405 | 123 | 200 |
CRS 8-40/6 нрк | 40 | 90 | 33 | 83 | 15 | 189 | 1500 | 131 | 200 |
CRS 8-40/7 | 40 | 120 | 44 | 83 | 22 | 189 | 1650 | 150 | 200 |
CRS 8-40/7 нрк | 40 | 120 | 44 | 84 | 22 | 189 | 1650 | 159 | 200 |
CRS 8-40/8 | 40 | 135 | 49 | 84 | 22 | 189 | 1680 | 147 | 200 |
CRS 8-40/9 | 40 | 150 | 57 | 85 | 30 | 189 | 1820 | 168 | 200 |
CRS 8-40/9 нрк | 40 | 150 | 57 | 85 | 30 | 189 | 1820 | 174 | 200 |
CRS 8-40/10 | 40 | 160 | 62 | 85 | 30 | 189 | 1850 | 171 | 200 |
CRS 8-40/11 | 40 | 180 | 66 | 85 | 37 | 189 | 1920 | 186 | 200 |
CRS 8-40/11 нрк | 40 | 180 | 66 | 85 | 37 | 189 | 1920 | 194 | 200 |
CRS 8-40/12 | 40 | 200 | 73 | 85 | 37 | 189 | 2055 | 187 | 200 |
CRS 8-40/12 нрк | 40 | 200 | 73 | 85 | 37 | 189 | 2055 | 194 | 200 |
CRS 8-40/14 | 40 | 230 | 81 | 85 | 37 | 189 | 2175 | 188 | 200 |
CRS 8-65/6 | 65 | 80 | 57 | 84 | 26 | 189 | 1790 | 162 | 200 |
CRS 8-65/7 | 65 | 90 | 63 | 84 | 30 | 189 | 1960 | 182 | 200 |
CRS 8-65/8 | 65 | 110 | 72 | 85 | 37 | 189 | 2050 | 188 | 200 |
CRS 8-65/9 | 65 | 125 | 80 | 85 | 37 | 189 | 2125 | 192 | 200 |
CRS 8-65/10 | 65 | 135 | 88 | 85 | 37 | 189 | 2200 | 193 | 200 |
CRS 8-65/11 | 65 | 145 | 98 | 84 | 45 | 189 | 2365 | 213 | 200 |
CRS 8-65/12 | 65 | 160 | 102 | 84 | 45 | 189 | 2425 | 215 | 200 |
CRS 8-65/13 | 65 | 180 | 106 | 84 | 45 | 189 | 2560 | 218 | 200 |
CRS 8-65/15 | 65 | 220 | 126 | 84 | 60 | 189 | 2780 | 241 | 200 |
* Параметры будут установлены после проведения испытания агрегатов.

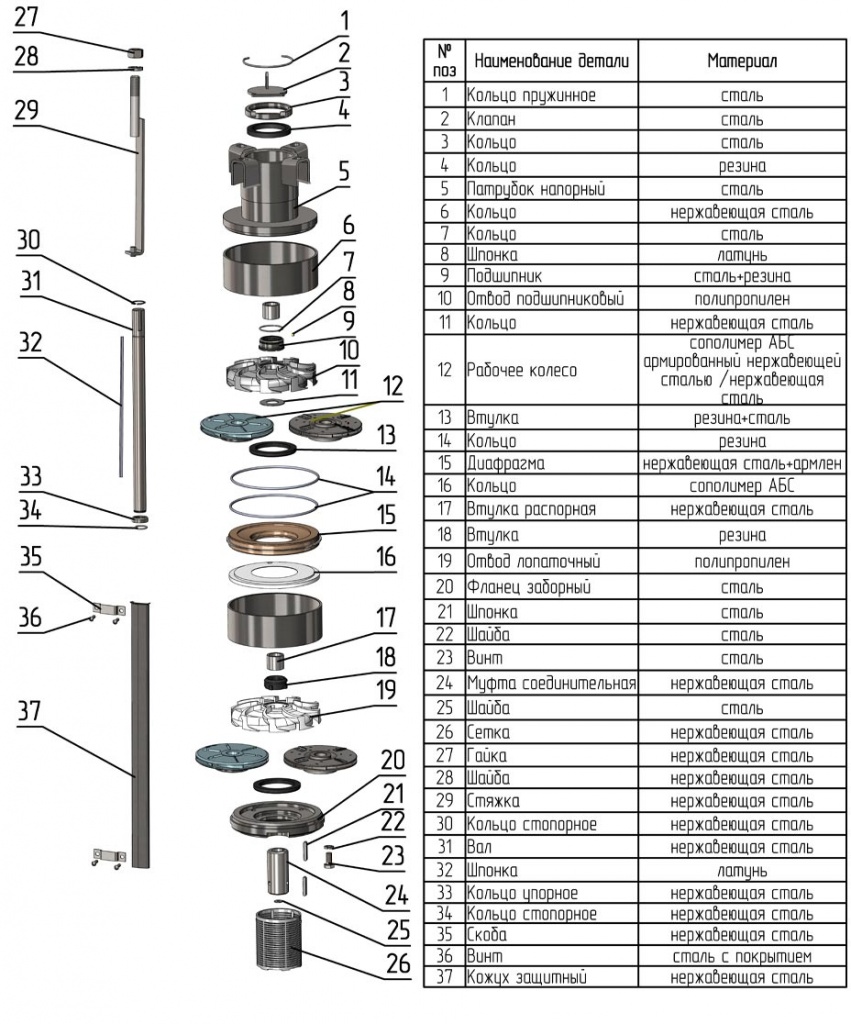

Насосная часть

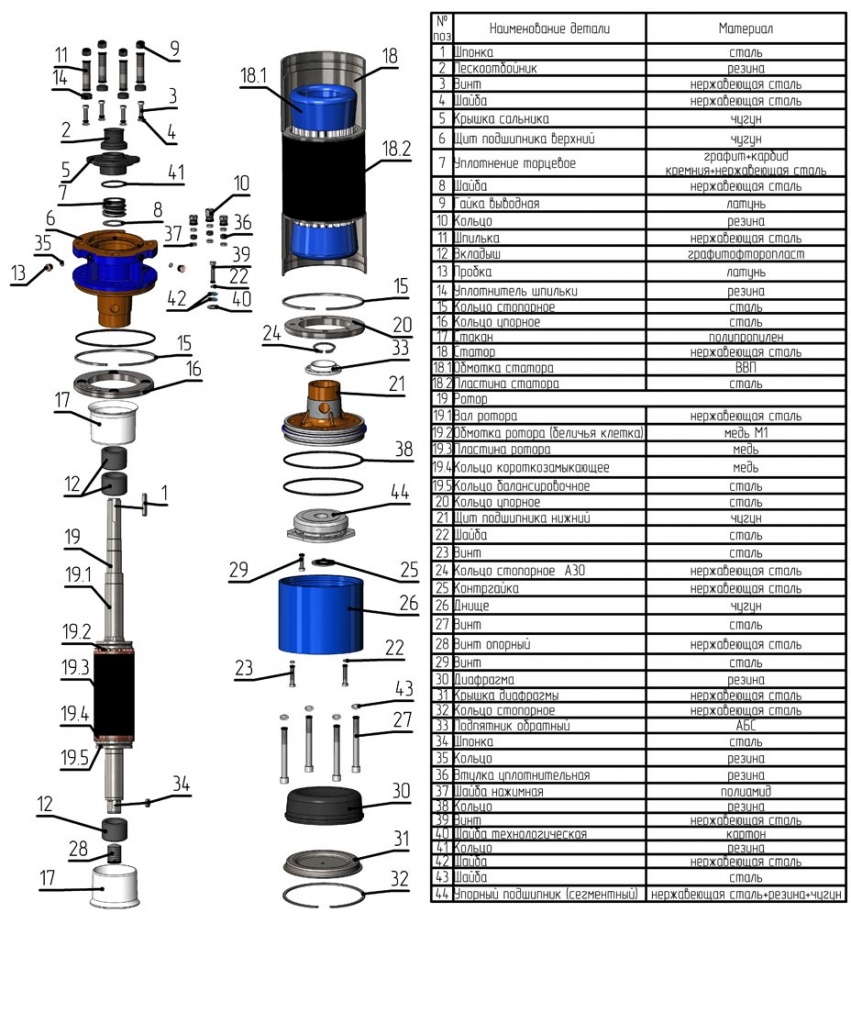

Электродвигатель ДАП
