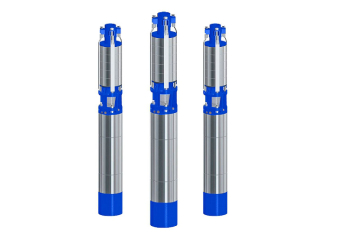

Агрегат CRS 6 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат CRS 6 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%, размером не более 0,1 мм с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц.
Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS 12-200, CRS 12-210 CRS 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).
Агрегаты электронасосные центробежные скважинные для воды типа CRS (далее агрегаты) используются для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.
CRS 6-4/6, где:
CRS - тип электронасосного агрегата
6 - внутренний диаметр обсадной трубы скважины в дюймах
4 - номинальная подача, м3/ч
6 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
CRS 6-4/6 | 4 | 70 | 5.5 | 76 | 3 | 145 | 1070 | 57 | 150 |
CRS 6-4/9 | 4 | 100 | 7 | 76 | 3 | 145 | 1200 | 64 | 150 |
CRS 6-4/11 | 4 | 130 | 8 | 76 | 4 | 145 | 1270 | 69 | 150 |
CRS 6-6,5/6 | 6.5 | 60 | 6.5 | 76 | 3 | 145 | 1075 | 62 | 150 |
CRS 6-6,5/8 | 6.5 | 85 | 8 | 76 | 3 | 145 | 1170 | 64 | 150 |
CRS 6-6,5/9 | 6.5 | 105 | 9 | 76 | 4 | 145 | 1230 | 66 | 150 |
CRS 6-6,5/11 | 6.5 | 125 | 10 | 76 | 4 | 145 | 1310 | 68 | 150 |
CRS 6-6,5/12 | 6.5 | 140 | 11 | 76 | 5.5 | 145 | 1410 | 74 | 150 |
CRS 6-6,5/14 | 6.5 | 160 | 12.5 | 76 | 5.5 | 145 | 1490 | 75 | 150 |
CRS 6-10/2* | 10 | 20 | 5 | 76 | 3 | 145 | 930 | 57 | 150 |
CRS 6-10/3 | 10 | 30 | 6.5 | 76 | 3 | 145 | 970 | 55.5 | 150 |
CRS 6-10/4* | 10 | 40 | 6.8 | 76 | 3 | 145 | 1010 | 150 | |
CRS 6-10/5 | 10 | 50 | 7 | 76 | 3 | 145 | 1050 | 58 | 150 |
CRS 6-10/6 | 10 | 60 | 7.5 | 76 | 3 | 145 | 1090 | 58 | 150 |
CRS 6-10/7 | 10 | 80 | 8.6 | 76 | 4 | 145 | 1150 | 64 | 150 |
CRS 6-10/8 | 10 | 90 | 9.5 | 76 | 4 | 145 | 1190 | 65 | 150 |
CRS 6-10/9 | 10 | 100 | 11.6 | 76 | 5.5 | 145 | 1245 | 66 | 150 |
CRS 6-10/10 | 10 | 110 | 12.6 | 76 | 5.5 | 145 | 1320 | 69 | 150 |
CRS 6-16/6 | 16 | 50 | 10 | 76 | 4 | 145 | 1200 | 64 | 150 |
CRS 6-16/7 | 16 | 60 | 11 | 76 | 4 | 145 | 1240 | 68 | 150 |
CRS 6-16/8 | 16 | 75 | 15 | 76 | 5.5 | 145 | 1310 | 68.5 | 150 |
CRS 6-16/9 | 16 | 80 | 16 | 76 | 6.3 | 145 | 1390 | 78 | 150 |
CRS 6-16/10 | 16 | 90 | 17 | 76 | 6.3 | 145 | 1440 | 81 | 150 |
CRS 6-16/11 | 16 | 100 | 18.5 | 77 | 7.5 | 145 | 1520 | 83 | 150 |
CRS 6-16/12 | 16 | 105 | 19 | 77 | 7.5 | 145 | 1570 | 87 | 150 |
CRS 6-16/13 | 16 | 110 | 20 | 77 | 7.5 | 145 | 1620 | 86 | 150 |
CRS 6-16/14 | 16 | 125 | 22 | 77 | 9 | 145 | 1690 | 91 | 150 |
CRS 6-25/8 | 25 | 60 | 16 | 80 | 7.5 | 145 | 1400 | 81 | 150 |
CRS 6-25/9 | 25 | 70 | 18 | 80 | 7.5 | 145 | 1460 | 82 | 150 |
CRS 6-25/10 | 25 | 80 | 18.5 | 80 | 7.5 | 145 | 1500 | 84 | 150 |
CRS 6-25/11 | 25 | 90 | 19.5 | 80 | 9 | 145 | 1580 | 87 | 150 |
CRS 6-25/13 | 25 | 100 | 24 | 80 | 11 | 145 | 1750 | 93 | 150 |
CRS 6-25/14 | 25 | 110 | 26.5 | 80 | 11 | 145 | 1760 | 93 | 150 |
* Параметры будут установлены после проведения испытания агрегатов.

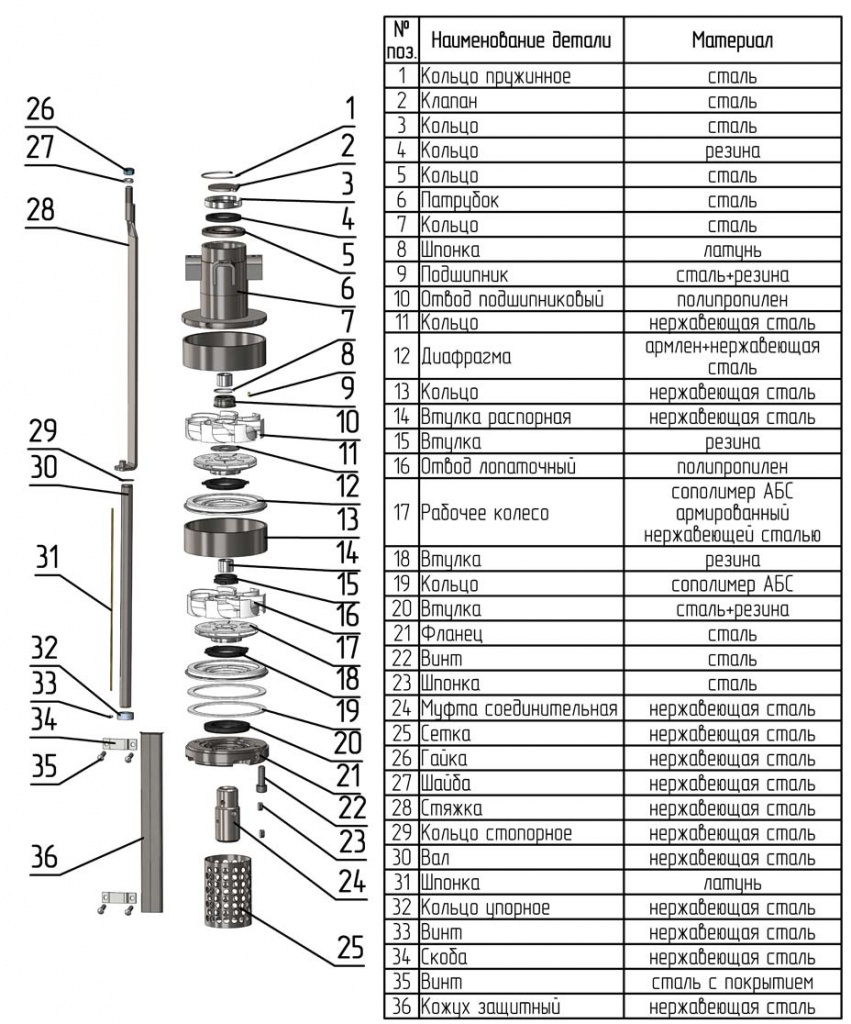

Насосная часть

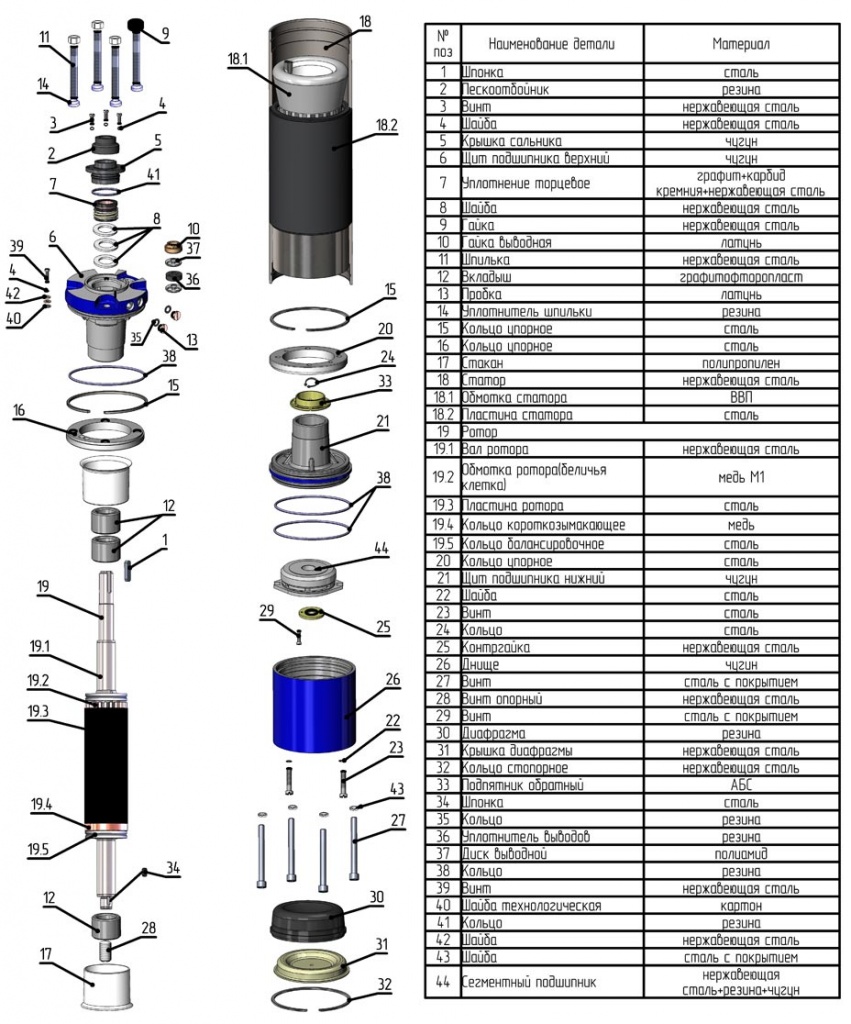

Электродвигатель ДАП
