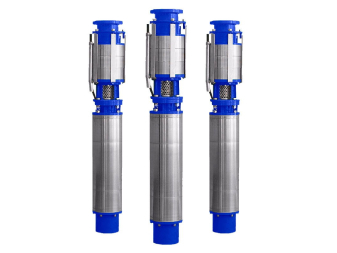

Агрегат CRS 12 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат CRS 12 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%, размером не более 0,1 мм с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц.
Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS 12-200, CRS 12-210 CRS 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).
Агрегаты электронасосные центробежные скважинные для воды типа CRS (далее агрегаты) используются для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.
- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.
CRS 12-160/3нро, где:
CRS - тип электронасосного агрегата
12 - внутренний диаметр обсадной трубы скважины в дюймах
160 - номинальная подача, м3/ч
3 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
| Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
| CRS 12-160/1 нро | 160 | 35 | 75 | 86 | 30 | 281 | 1179 | 209 | 301 |
| CRS 12-160/2 нро | 160 | 65 | 93 | 86 | 45 | 281 | 1500 | 250 | 301 |
| CRS 12-160/3 нро | 160 | 100 | 135 | 86 | 65 | 281 | 1700 | 300 | 301 |
| CRS 12-160/4 нро | 160 | 140 | 180 | 86 | 90 | 281 | 2004 | 365 | 301 |
| CRS 12-160/5 нро | 160 | 175 | 226 | 86 | 110 | 281 | 2352 | 451 | 301 |
| CRS 12-160/6 нро | 160 | 200 | 260 | 86 | 130 | 281 | 2410 | 468 | 301 |
| CRS 12-200/1 нро | 200 | 35 | 68 | 86 | 37 | 281 | 1550 | 229 | 301 |
| CRS 12-200/2 нро* | 200 | 70 | 68 | 86 | 65 | 281 | 1961 | 285 | 301 |
| CRS 12-200/3 нро | 200 | 105 | 190 | 86 | 90 | 281 | 2400 | 385 | 301 |
| CRS 12-200/4 нро | 200 | 140 | 250 | 86 | 110 | 281 | 2900 | 500 | 301 |
| CRS 12-200/5 нро* | 200 | 281 | 301 | ||||||
| CRS 12-210/1 нро | 210 | 25 | 61 | 85 | 30 | 281 | 1500 | 224 | 301 |
| CRS 12-210/2 нро | 210 | 55 | 110 | 86 | 45 | 281 | 1850 | 280 | 301 |
| CRS 12-250/1 нро | 250 | 35 | 80 | 86 | 37 | 281 | 1570 | 235 | 301 |
| CRS 12-250/2 нро | 250 | 70 | 155 | 86 | 75 | 281 | 2020 | 334 | 301 |
| CRS 12-250/3 нро | 250 | 105 | 250 | 86 | 110 | 281 | 2650 | 472 | 301 |
| CRS 12-250/4 нро | 250 | 140 | 270 | 86 | 130 | 281 | 2900 | 500 | 301 |
* Параметры будут установлены после проведения испытания агрегатов.
Насос CRS 10 состоит из:
1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной
Паспорт АМТ3.246.007 ПС – 1 шт.
Агрегат CRS 12 – 1 шт.
