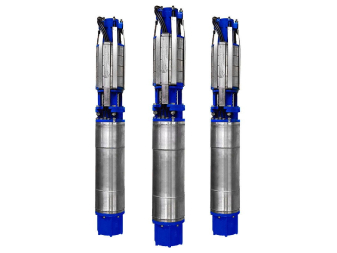

Насос CRS 10

НАЗНАЧЕНИЕ

Агрегат CRS 10 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат CRS 10 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%, размером не более 0,1 мм с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц.
Допустимое отклонение напряжения плюс 10 минус 5%.
Подпор при эксплуатации, не менее 1м, а для насосов CRS 12-200, CRS 12-210 CRS 12-250 не менее 2м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134 (ИСО 9906).
Агрегаты электронасосные центробежные скважинные для воды типа CRS (далее агрегаты) используются для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод
Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

CRS 10-65/2нрк, где:
CRS - тип электронасосного агрегата
10 - внутренний диаметр обсадной трубы скважины в дюймах
65 - номинальная подача, м3/ч
2 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
CRS 10-65/2 нрк	65	65	42	86	22	235	1410	154	250
CRS 10-65/3А нрк	65	80	47	86	26	235	1530	164	250
CRS 10-65/3 нрк	65	90	49	86	26	235	1530	164	250
CRS 10-65/4A нрк	65	110	65	86	30	235	1570	215	250
CRS 10-65/4 нрк	65	125	73	86	37	235	1660	220	250
CRS 10-65/5 нрк	65	150	81	86	37	235	1740	239	250
CRS 10-65/6A нрк	65	175	96	86	45	235	1820	254	250
CRS 10-65/6 нрк	65	200	110	86	55	235	1875	266	250
CRS 10-65/7 нрк	65	225	120	86	55	235	1950	273	250
CRS 10-100/1 нро	100	20	21	82	11	235	1215	121	250
CRS 10-100/2 нро	100	40	35	82	18.5	235	1515	155	250
CRS 10-100/3 нро	100	60	53	82	22	235	1765	180	250
CRS 10-100/4 Анро	100	70	63	85	26	235	1930	200	250
CRS 10-100/4 нро	100	80	75	85	30	235	1930	238	250
CRS 10-100/5 нро	100	100	88	86	37	235	2100	264	250
CRS 10-100/6 нро	100	120	108	86	45	235	2340	292	250
CRS 10-100/7 нро	100	140	122	86	55	235	2560	307	250
CRS 10-100/8 нро	100	160	140	86	65	235	2785	348	250
CRS 10-120/2 нро	120	40	46	82	18.5	235	1500	153	250
CRS 10-120/3 нро	120	60	67	85	30	235	1760	228	250
CRS 10-160/1 Анро	160	20	27	85	13	235	1275	131.5	250
CRS 10-160/2 Aнро	160	35	52	85	30	235	1560	220	250
CRS 10-160/2 нро	160	50	72	86	37	235	1590	229	250
CRS 10-160/3 нро	160	75	102	86	45	235	1820	248	250
CRS 10-160/4 нро	160	100	130	86	65	235	2100	310	250
CRS 10-160/5 нро	160	125	180	86	75	235	2377	350	250
CRS 10-160/6 нро	160	150	210	86	90	235	2640	371	250
CRS 10-160/7 нро	160	180	280	86	130	235	3097	430	250
CRS 10-160/8 нро	160	210	320	86	130	235	3267	470	250

* Параметры будут установлены после проведения испытания агрегатов.

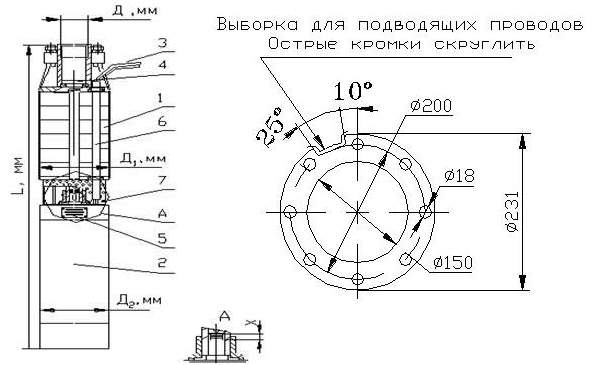

Конструкция

Насос CRS 10 состоит из:

1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной

Комплектность

Паспорт АМТ3.246.007 ПС – 1 шт.
Агрегат CRS 10 – 1 шт.
