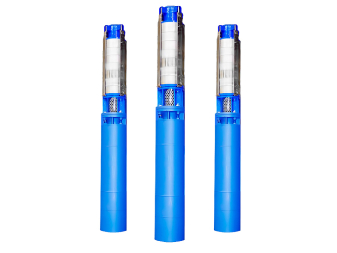

Насос 3ЭЦВ 12

НАЗНАЧЕНИЕ

Агрегат 3ЭЦВ 12 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Агрегат 3ЭЦВ 12 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01% с размером 0,1 мм, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.
В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380В, 50Гц. Допустимое отклонение напряжения +10%, -5%.
Подпор при эксплуатации, не менее 1м, а для насосов 3ЭЦВ12-200, 210, 250 не менее 2м.
Допустимые отклонения напоров и подач от номинальных значений указанных в таблице 1, не должно превышать: для насосов с потребляемой мощностью менее 10 кВт ±10% для подачи, ±8% для напора; для остальных насосов ±9% для подачи, ±7% для напора (ГОСТ 6134).
Агрегаты электронасосные центробежные скважинные для воды типа 3ЭЦВ (далее агрегаты) предназначен для подъема воды из артезианских скважин с целью осуще-ствления водоснабжения, орошения и других подобных работ и соответствует техническим условиям АМТ3.246.001ТУ.

Область применения:

- Городское и сельское водоснабжение
- Ирригация, системы полива и орошения
- Промышленное водоснабжение
- Горнорудная промышленность
- Системы повышения давления
- Понижение уровня грунтовых вод

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

3ЭЦВ 12-160-140нро, где:
3 - модернизированный тип агрегата
ЭЦВ - тип электронасоса: электрический центробежный вертикальный;
12 - внутренний диаметр обсадной трубы в дюймах;
160 - номинальная подача, м3/ч;
140 - номинальный напор, м;
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка насоса	Параметры насоса					Габаритные размеры, в мм.		Масса, кг	Диаметр скважины, мм
Марка насоса	Подача, м3/ч	Напор,м	Ток, А	КПД, %	Мощность двигателя, кВт	Диаметр	Длина	Масса, кг	Диаметр скважины, мм
3ЭЦВ 12-160-65 нро	160	65	93	86	45	281	1500	250	301
3ЭЦВ 12-160-100 нро	160	100	135	86	65	281	1700	299	301
3ЭЦВ 12-160-140 нро	160	140	180	86	90	281	1980	365	301
3ЭЦВ 12-160-175 нро	160	175	226	86	110	281	2325	451	301
3ЭЦВ 12-160-200 нро	160	200	260	86	130	281	2410	468	301
3ЭЦВ 12-200-35 нро	200	35	68	86	37	281	1550	229	301
3ЭЦВ 12-200-70 нро	200	70	135	86	65	281	1960	285	301
3ЭЦВ 12-200-105 нро	200	105	190	86	90	281	2400	385	301
3ЭЦВ 12-200-140 нро	200	140	250	86	110	281	2900	500	301
3ЭЦВ 12-210-25 нро	210	25	61	85	30	281	1500	224	301
3ЭЦВ 12-210-55 нро	210	55	110	86	45	281	1850	280	301
3ЭЦВ 12-250-35 нро	250	35	80	86	37	281	1570	235	301
3ЭЦВ 12-250-70 нро	250	70	155	86	75	281	2020	334	301
3ЭЦВ 12-250-105 нро	250	105	250	86	110	281	2650	472	301
3ЭЦВ 12-250-140 нро	250	140	270	86	130	281	2900	500	301
3ЭЦВ 12-200-140 нро	200	140	250	86	110	281	2900	500	301
3ЭЦВ 12-210-25 нро	210	25	61	85	30	281	1500	224	301
3ЭЦВ 12-210-55 нро	210	55	110	86	45	281	1850	280	301
3ЭЦВ 12-250-35 нро	250	35	80	86	37	281	1570	235	301
3ЭЦВ 12-250-70 нро	250	70	155	86	75	281	2020	334	301
3ЭЦВ 12-250-105 нро	250	105	250	86	110	281	2650	472	301
3ЭЦВ 12-250-140 нро	250	140	270	86	130	281	2900	500	301
3ЭЦВ 12-200-140 нро	200	140	250	86	110	281	2900	500	301

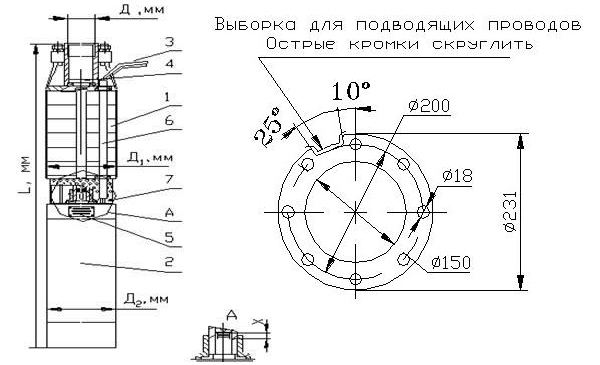

Конструкция

Насос 3ЭЦВ 12 состоит из:
1 – насосной части
2 – электродвигателя
3 – проводов токоподводящих
4 – клапана
5 – таблички
6 – кожуха защитного
7 – сетки защитной

Комплектность:

Паспорт АМТ3.246.005 ПС – 1 шт.
Агрегат 3ЭЦВ 12 – 1 шт.
