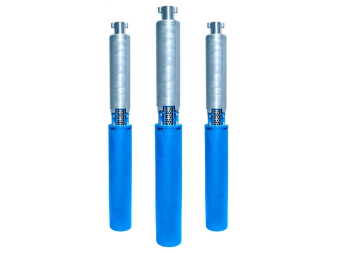

Агрегат 2FRS представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Насосы серии 2FRS предназначены для подъема воды, с массовой долей твердых механических примесей – не более 0,02% с размером 0,5 мм, из артезианских скважин. Водородный показатель рН 5,5-9,5.
Насосы используюися для работы в системах городского, сельского, промышленного водоснабжения, водоснабжения дачных, садовых зон, жилых массивов, предприятий ЖКХ, объектов сельского хозяйства, орошения.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц. Допустимое отклонение напряжения плюс 10%, минус 5%.
Подпор при эксплуатации, не менее 1м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134.
2FRS8-40/4нро, где:
2FRS - тип электронасосного агрегата
8 - внутренний диаметр обсадной трубы скважины в дюймах
40 - номинальная подача, м3/ч
4 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
2FRS8-40/4нро | 40 | 60 | 27 | 11 | 189 | 1220 | 105 | 200 | |
2FRS8-40/6нро | 40 | 90 | 40 | 15 | 189 | 1390 | 119 | 200 | |
2FRS8-40/7нро | 40 | 120 | 47 | 22 | 189 | 1535 | 140 | 200 | |
2FRS8-40/8нро* | 40 | 135 | 22 | 189 | 1595 | 200 | |||
2FRS8-40/9нро* | 40 | 150 | 30 | 189 | 1715 | 200 | |||
2FRS8-40/10нро* | 40 | 160 | 30 | 189 | 1770 | 200 | |||
2FRS8-40/11нро* | 40 | 180 | 37 | 189 | 1900 | 200 | |||
2FRS8-40/12нро* | 40 | 200 | 37 | 189 | 1950 | 200 | |||
2FRS8-40/14нро* | 40 | 230 | 37 | 189 | 2060 | 200 | |||
2FRS8-40/16нро* | 40 | 260 | 45 | 189 | 2280 | 200 |
* Параметры будут установлены после проведения испытания агрегатов.

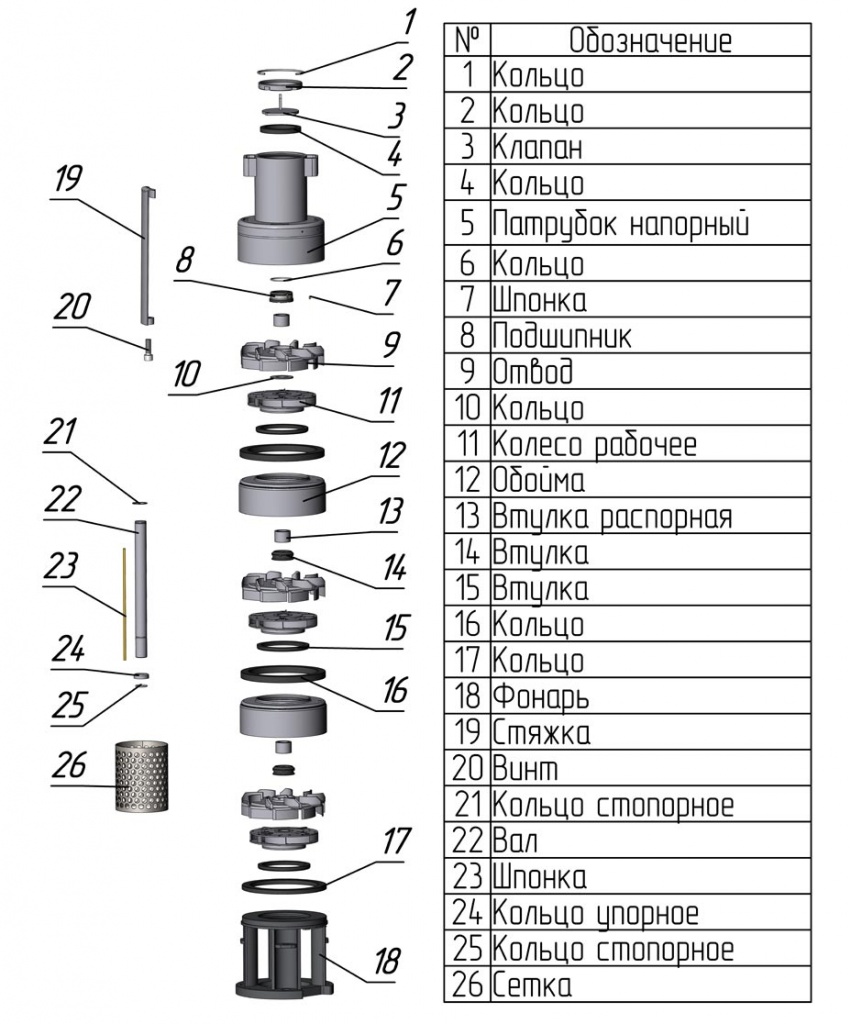

Насосная часть

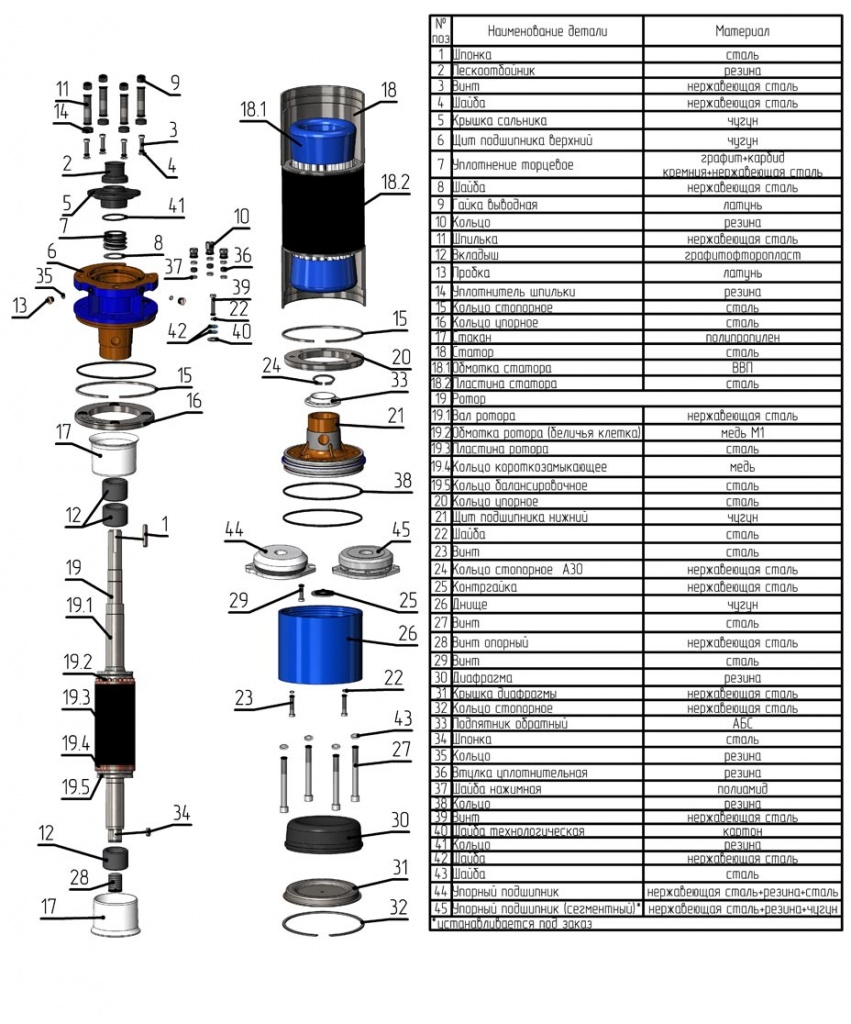

Электродвигатель ДАП
