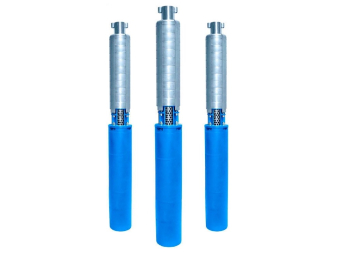

Агрегат 2FRS представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.
Насосы серии 2FRS предназначены для подъема воды, с массовой долей твердых механических примесей – не более 0,02% с размером 0,5 мм, из артезианских скважин. Водородный показатель рН 5,5-9,5.
Насосы используюися для работы в системах городского, сельского, промышленного водоснабжения, водоснабжения дачных, садовых зон, жилых массивов, предприятий ЖКХ, объектов сельского хозяйства, орошения.
На данную линейку агрегатов имеется возможность установки сегментного подшипника для работы с частотным преобразователем в пределах 30-50 Гц.
Синхронная частота двигателя 3000 об./мин (50 с-1).
Номинальное линейное напряжение трехфазной сети 380 В, 50 Гц. Допустимое отклонение напряжения плюс 10%, минус 5%.
Подпор при эксплуатации, не менее 1м.
Допустимые отклонения напоров, подач и мощности по ГОСТ 6134.
2FRS6-6,5/8, где:
2FRS - тип электронасосного агрегата
6 - внутренний диаметр обсадной трубы скважины в дюймах
6,5 - номинальная подача, м3/ч
10 - количество ступеней насоса
нрк - нержавеющее рабочее колесо
нро - нержавеющие рабочие органы (рабочее колесо, направляющий аппарат)
Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Диаметр скважины, мм | |||||
---|---|---|---|---|---|---|---|---|---|
Подача, м3/ч | Напор,м | Ток, А | КПД, % | Мощность двигателя, кВт | Диаметр | Длина | |||
2FRS6-6.5/5 | 6.5 | 60 | 5.8 | 76 | 3 | 145 | 1005 | 53.5 | 150 |
2FRS6-6.5/8 | 6.5 | 85 | 8 | 76 | 3 | 145 | 1130 | 56 | 150 |
2FRS6-6.5/9 | 6.5 | 105 | 8 | 76 | 4 | 145 | 1185 | 59.5 | 150 |
2FRS6-6.5/11 | 6.5 | 125 | 10 | 76 | 4 | 145 | 1265 | 61 | 150 |
2FRS6-6.5/12 | 6.5 | 140 | 11 | 76 | 5.5 | 145 | 1330 | 64 | 150 |
2FRS6-10/10 | 10 | 110 | 12.6 | 76 | 5.5 | 145 | 1250 | 62.5 | 150 |
2FRS6-10/11 | 10 | 120 | 14 | 76 | 5.5 | 145 | 1290 | 63 | 150 |
2FRS6-10/12 | 10 | 130 | 15 | 77 | 6.3 | 145 | 1355 | 67 | 150 |
2FRS6-10/13 | 10 | 140 | 16 | 77 | 6.3 | 145 | 1395 | 67.6 | 150 |
2FRS6-16/13 | 16 | 110 | 19 | 77 | 7.5 | 145 | 1590 | 76 | 150 |
2FRS6-16/14 | 16 | 125 | 21 | 77 | 9 | 145 | 1670 | 79 | 150 |
2FRS6-16/15 | 16 | 135 | 22 | 80 | 9 | 145 | 1720 | 80.5 | 150 |
2FRS6-16/16 | 16 | 140 | 25 | 80 | 11 | 145 | 1800 | 86 | 150 |
2FRS6-16/17 | 16 | 160 | 26 | 80 | 13 | 145 | 1910 | 91 | 150 |
2FRS6-16/18* | 16 | 165 | 13 | 145 | 150 | ||||
2FRS6-16/19* | 16 | 175 | 13 | 145 | 150 | ||||
2FRS6-16/20* | 16 | 185 | 13 | 145 | 150 | ||||
2FRS6-16/21 | 16 | 190 | 31 | 80 | 13 | 145 | 2110 | 96 | 150 |
2FRS6-25/9нро | 25 | 110 | 26 | 80 | 15 | 145 | 1830 | 97 | 150 |
2FRS6-25/11нро | 25 | 130 | 32 | 80 | 18.5 | 145 | 2090 | 111 | 150 |
* Параметры будут установлены после проведения испытания агрегатов.

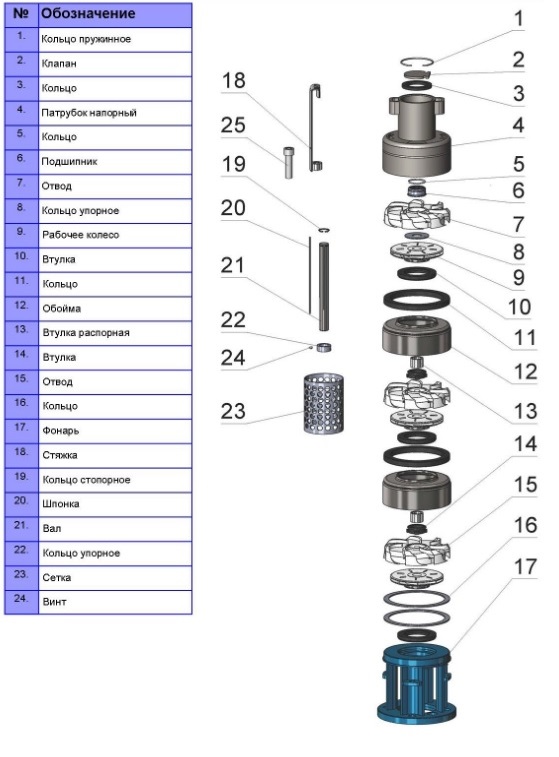

Насосная часть

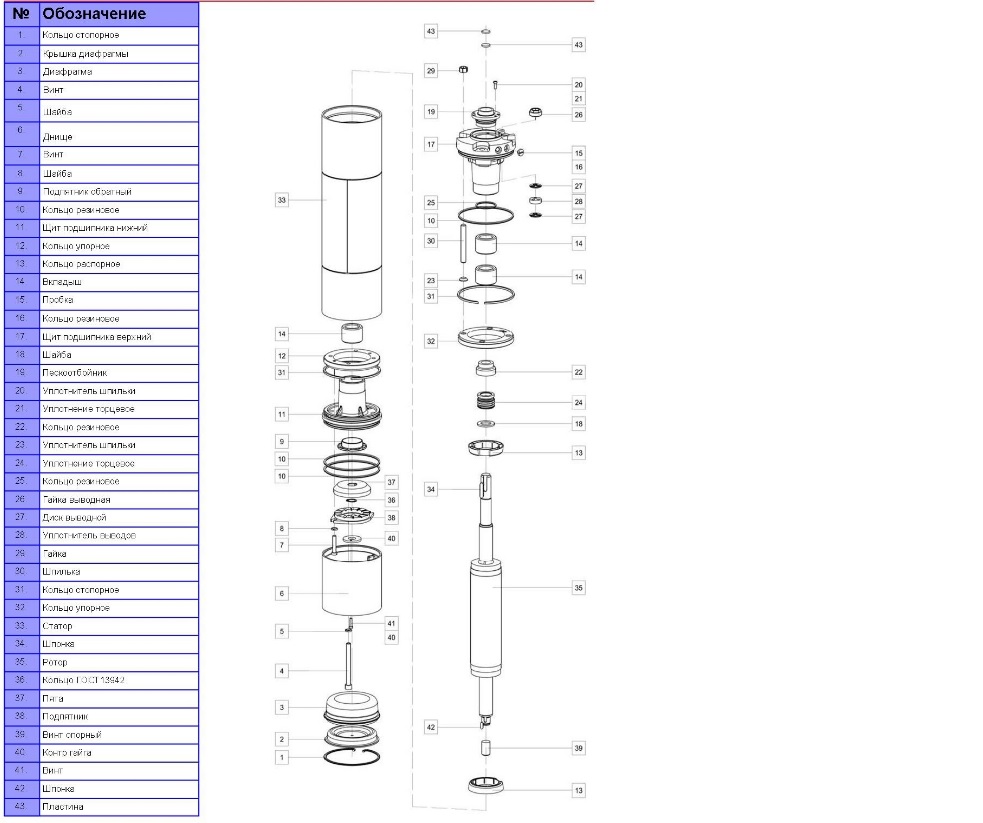

Электродвигатель ДАП
