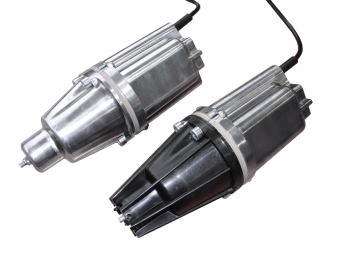

Бытовой вибрационный насос – применяется для полива приусадебных участков, садов, огородов и индивидуального водоснабжения, для перекачивания пресной воды из любого водоема с температурой не более 35°С, а также для откачивания воды из затопленных помещений.
Электронасосы «Малыш» и «Малыш-М» предназначены для подъема воды из колодцев и скважин с диаметром более 100мм с глубины до 40 метров, а электронасос «Малыш-3» из колодцев и скважин с диаметром более 80мм с глубины до 20 метров.
Вода не должна содержать агрессивных примесей. Массовая доля механических примесей не более 0,01%.
Насос, кроме этого, способен перекачивать воду на большие расстояния горизонтально (свыше 100м), т.е. подавать воду из водоемов, расположенных на значительном расстоянии от мест использования воды.
Максимальная рабочая глубина погружения насоса – 3 м.
Допускается увеличение глубины погружения, например при малодебитной скважине.
Степень защиты IPX8. Класс защиты от поражения электрическим током - I или II (необходимо указывать при заказе).
- для водоснабжения загородных домов и коттеджей питьевой водой из скважин;
- для полива и орошения сельскохозяйственных насаждений на дачных участках и частных хозяйствах с использованием воды из артезианских скважин и естественных водоёмов;
- для осушения подвальных помещений, цокольных этажей частных домой от грунтовых вод.
БВ 0,12–40 «Малыш - М» (п) I кл. ГОСТ 26287-84, где:
БВ - бытовой вибрационный,
0,12 - объемная номинальная подача, л/с
40 - напор при номинальной подаче, м,
МАЛЫШ (МАЛЫШ-М, МАЛЫШ-3) - торговое наименование
(п) - обозначение корпуса насоса: (п) - пластмассовое исполнение корпуса, без обозначения - алюминиевое
I кл. - класс защиты от поражения электрическим током, I - 1 класс защиты от поражения электрическим током, без обозначения - II класс защиты от поражения электрическим током.
| Марка насоса | Параметры насоса | Габаритные размеры, в мм. | Масса, кг | Длина шнура питания, м | Забор воды | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Подача (диапазон), м3/ч | Напор (диапазон), м | Ток, А | Напряжение сети, В | Мощность двигателя, кВт | Диаметр | Длина | ||||
| БВ 0,12–40 Малыш | 0.43-1.5 | 40-60 | 3.4 | 220 | 0.240 | 99 | 255 | 3.4 | 10, 16, 25, 32, 40 | нижний |
| БВ 0,12–40 Малыш-М | 0.43-1.5 | 40-60 | 3.4 | 220 | 0.240 | 99 | 255 | 3.4 | 10, 16, 25, 32, 40 | верхний |
| БВ 0,12–40 Малыш-3 | 0.43-1.5 | 20-25 | 3.2 | 220 | 0.185 | 76 | 240 | 2 | 10, 16, 25, 32, 40 | верхний |
Насос состоит из электропривода, вибратора и корпуса насоса, соединенных по разъему четырьмя винтами.
Насос выпускается в исполнении:
- с нижним забором воды под торговым наименованием «Малыш», «Малыш» (п). Имеется исполнение с термозащитой. Насосы с термозащитой маркируются буквой «К» рядом с вводом шнура питания.
- с верхним забором воды под торговым наименованием «Малыш-М», «Малыш-М» (п), «Малыш-3».
Буква (п) в обозначении определяет материал проточной части- пластмасса.
Вибратор состоит из амортизатора, муфты, диафрагмы, упора и штока, на одном конце которого напрессован якорь, на другом конце закреплен поршень.
Амортизатор и диафрагма, установленные на некотором расстоянии друг от друга, придают направление штоку, а также обеспечивают герметичность насоса и исключают доступ воды в полость электропривода.
Корпус насоса представляет собой колпак, в верхней части которого отформован стакан с отверстиями для входа воды и патрубок для выхода воды из насоса.
Клапан, прикрывающий входные отверстия, обеспечивает свободный вход и выход воды из насоса при отсутствии давления.
Принцип работы насоса основан на использовании переменной силы тока, превращенной посредством упругого амортизатора в механические колебания якоря и поршня. Поршень, вибрируя, создает гидравлический удар в стакане. Одновременно клапан закрывает входные отверстия, и вода вытесняется в напорный патрубок.
Насос I класса защиты от поражения электрическим током комплектуется трехжильным шнуром питания с заземляющей жилой. Насос II класса защиты от поражения электрическим током имеет усиленную изоляцию и комплектуется двухжильным шнуром питания.
Медная обмотка с увеличенным количеством витков позволяет насосам работать в продолжительном режиме без перегрева.
Высокая производительность- до 1,8 м3/ч при работе без напора расширяет область применения насосов, позволяя использовать их при откачке затапливаемых помещений и поливе.
