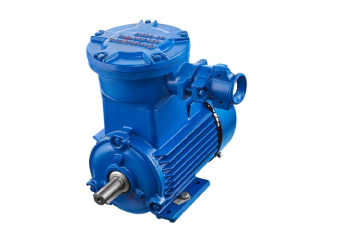

Электродвигатели серии ВА

НАЗНАЧЕНИЕ

Двигатели взрывозащищенные асинхронные трехфазные с короткозамкнутым ротором серии ВА предназначены для привода механизмов, использующихся в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категориям IIA, IIB, IIC по ГОСТ Р 51330.11 и группам воспламеняемости T1, T2, T3, T4 по ГОСТ Р 51330.5. Двигатели предназначены для эксплуатации на высоте над уровнем моря не более 1000 м. Область применения двигателей во взрывоопасных зонах в соответствии с главой 7.3 ПУЭ-86 (7-е издание) и ГОСТ Р 51330.13, ГОСТ Р 52350.14.
Двигатели имеют маркировку 1ExdIIBT4, 1ExdIICT4 по ГОСТ 30852.0.2002, ГОСТ Р МЭК 60079-0-2011. Вид взрывозащиты – «взрывонепроницаемая оболочка» по ГОСТ 30852.1.2002 и ГОСТ IEC 60079-1.2011.

Стандартное исполнение:

- Степень пылевлагозащиты двигателя - IP55. Степень пылевлагозащиты кожуха вентилятора: со стороны входа воздуха - IP20, со стороны выхода воздуха - IP10 по ГОСТ 14254-96;
- Режим работы - S1, продолжительный режим работы;
- Питание от сети переменного тока 50 Гц напряжением 220/380В, 380В, 380/660В;
- Климатическое исполнение и категория размещения У2;
- Использование эмаль провода класса изоляции F (155 °С) или H (180 °С);
- Датчики температурной защиты обмоток статора (в стандартном исполнении от 160 габарита).

Модификации:

- Естественный способ охлаждения без дополнительного обдува (система охлаждения IC0041 по ГОСТ Р МЭК 60034-6-2012);
- Подготовка для работы в составе ЧРП без применения независимой вентиляции: изоляция класса N, выдерживающая перегрев до 200 °C, и токоизолированный подшипник;
- Установка подшипников повышенной прочности;
- Установка дополнительных коробок выводов для подключения датчиков температуры обмоток для габаритов 315-355;
- Установка дополнительных площадок для подключения датчиков вибрации и аппаратуры КИПиА на корпусе электродвигателя;
- Установка датчиков удара, энкодеров, контроллеров;
- Удлиненный вал (по чертежам заказчика);
- Использование эмаль провода класса изоляции N (200 °С) или R (220 °С);
- Использование специальных окрасочных материалов и схем окраски.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

ВА 112 М2, где:
ВА - обозначение серии;
112 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3000 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
ВА 80А2	1,5	2815	78,8	0,88	3,26	4,81	2,05	1,87	28
ВА 80В2	2,2	2847	81,6	0,88	4,63	6,07	2,38	2,51	30
ВА 90L2	3,0	2884	85,4	0,90	5,9	6,40	2,21	2,04	39
ВА 100L2	5,5	2885	86,7	0,92	10,5	7,90	2,92	3,03	50
ВА 100S2	4,0	2872	85,3	0,92	7,76	6,77	2,66	2,48	47
ВА 112M2	7,5	2891	89,0	0,94	13,6	6,92	2,70	2,19	76
ВА 132M2	11,0	2901	89,8	0,94	19,9	7,10	2,71	2,11	104
ВА 160М2	18,5	2936	92,0	0,93	19	6,93	2,86	2,32	165
ВА 160S2	15,0	2935	91,1	0,90	27,7	6,78	2,96	2,33	156
ВА 180S2	22	2947	90,7	0,92	40,2	6,88	3,15	2,03	230
ВА 180М2	30	2940	91,0	0,92	55	7,54	3,24	2,25	240
ВА200М2	37	2951	91,9	0,92	66,3	6,75	2,89	2,14	320
ВА 200L2	45	2955	92,3	0,90	82,3	6,8	2,9	2,1	325
ВА 225M2	55	2959	93,5	0,93	95,9	6,97	3,00	2,11	393
ВА 250S2	75	2971	95,6	0,92	129,7	7,31	3,28	2,08	510
ВА 250М2	90	2968	95,5	0,93	154,8	6,63	2,94	2,94	532
ВА 280S2	110	2976	94,8	0,94	187,4	6,87	2,73	2,10	682
ВА 280М2	132	2971	94,3	0,94	225,6	7,42	2,89	2,42	630
ВА 315S2	160	2977	94,6	0,94	274,4	6,12	2,65	1,75	1000
ВА 315M2	200	2975	94,8	0,92	348	7,1	2,2	1,8	1082
ВА 355S2	250	2980	95,3	0,92	431	7,1	2,2	1,6	1616
ВА 355M2	315	2980	95,6	0,92	533	7,1	2,2	1,6	1760

1500 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
ВА 80А4	1,1	1404	78,4	0,83	2,57	4,83	2,09	2,30	28
ВА 80В4	1,5	1381	77,9	0,84	3,46	4,16	1,70	1,96	29
ВА 90L4	2,2	1395	81,6	0,84	4,87	4,86	1,77	2,38	38
ВА 100S4	3,0	1429	83,8	0,86	6,3	5,02	2,12	1,80	47
ВА 100L4	4,0	1435	85,5	0,86	8,3	5,66	2,30	2,14	50
ВА 112M4	5,5	1421	85,3	0,87	11,3	7,50	2,04	1,85	76
ВА 132S4	7,5	1449	87,8	0,85	15,3	6,65	2,58	2,35	104
ВА 132M4	11,0	1440	88,0	0,87	21,8	6,80	2,40	2,30	104
ВА 160S4	15,0	1460	90,5	0,85	29,8	6,59	2,50	2,23	166
ВА 160M4	18,5	1450	90,0	0,87	36	6,40	2,40	2,10	175
ВА 180S4	22	1465	91,2	0,87	42,3	6,63	2,85	2,23	235
ВА 180M4	30	1460	91,0	0,86	58,24	6,70	2,40	2,30	248
ВА 200M4	37	1470	92,5	0,87	69.9	7,2	2,3	2,2	300
ВА 200L4	45	1473	93,2	0,88	83,5	7,42	3,04	2,70	320
ВА 225M4	55	1475	93,0	0,87	102,9	7,20	2,48	2,20	415
ВА 250S4	75	1470	93,4	0,87	140,2	5,70	2,24	2,00	520
ВА 250М4	90	1480	94,0	0,86	169	7,6	2,3	2,2	524
ВА 280S4	110	1480	94,0	0,87	204,4	5,80	2,27	2,20	688
ВА 280M4	132	1486	94,5	0,94	225,9	5,50	2,04	2,10	688
ВА 315S4	160	1480	94,9	0,89	287,8	6,9	2,2	2,1	1000
ВА 315M4	200	1486	95,7	0,91	350	7,10	2,88	2,88	1020
ВА 355S4	250	1480	95,3	0,90	439,5	6,9	2,2	2,1	1546
ВА 355M4	315	1480	95,6	0,90	550,3	6,9	2,2	2,1	1862

1000 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
ВА 80А6	0,75	883	68,7	0,75	2,2	3,11	2,14	2,10	28
ВА 80В6	1,1	888	71,5	0,75	3,1	3,32	2,21	2,28	28
ВА 90L6	1,5	878	72,3	0,80	3,9	3,09	1,76	1,81	38
ВА 100L6	2,2	938	80,2	0,81	5,1	4,50	1,87	1,99	47
ВА 112MA6	3,0	960	81,0	0,76	7.4	6,5	2,1	2,1	77
ВА 112MB6	4,0	960	82,0	0,76	9,8	6,5	2,1	2,1	78
ВА 132S6	5,5	966	86,1	0,79	12,2	6,55	2,77	2,69	98
ВА 132М6	7,5	965	86,0	0,78	17,0	6,50	2,60	2,70	104
ВА 160S6	11,0	970	87,5	0,78	24.2	6,5	2,1	2,0	141
ВА 160M6	15,0	971	89,95	0,79	32,3	7,00	2,79	3,23	185
ВА 180M6	18,5	975	90,0	0,81	38.3	7,0	2,1	2,1	200
ВА 200M6	22	976	90,6	0,85	43,6	6,07	2,47	2,27	256
ВА 200L6	30	978	91,3	0,84	59,7	6,76	2,69	2,73	320
ВА 225M6	37	980	92,0	0,86	69,7	7,0	2,1	2,1	331
ВА 250S6	45	980	92,0	0,86	84	7,0	2,1	2,1	408
ВА 250М6	55	980	92,8	0,86	104,7	7,0	2,1	2,1	428
ВА 280S6	75	986	94,0	0,89	135,8	6,82	2,62	2,33	760
ВА 280M6	90	985	94,5	0,85	170,2	6,2	2,2	1,9	800
ВА 315S6	110	980	94,0	0,86	206	6,7	2,0	2,0	1045
ВА 315M6	132	980	94,2	0,87	244	6,7	2,0	2,0	1094
ВА 355S6	160	990	94,5	0,82	292,3	6,7	2,0	1,9	1748
ВА 355M6	200	990	94,2	0,82	364,6	6,7	2,0	1,8	1934

750 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
ВА 80В8	0,55	680	63,0	0,61	2.17	4,0	2,0	1,8	30
ВА 90LА8	0,75	680	70,0	0,67	2.4	4,0	2,0	1,8	33
ВА 90LВ8	1,1	680	72,0	0,69	3.40	5.0	2,0	1,8	39
ВА 100L8	1,5	690	74,0	0,70	4.4	5,0	2,0	1,8	50
ВА 112MA8	2,2	710	79,0	0,71	6.0	6,0	2,0	1,8	47
ВА 112MB8	3,0	710	80,0	0,73	7,8	6,0	2,0	1,8	78
ВА 132S8	4,0	720	81,0	0,73	10.3	6,0	2,0	1,9	104
ВА 132М8	5,5	711	83,0	0,75	13,4	4,79	2,56	2,28	109
ВА 160S8	7,5	720	85,5	0,75	17.8	6,0	2,0	2,0	140
ВА 160M8	11,0	715	87,5	0,76	24,9	6,0	2,0	2,0	148
ВА 180M8	15,0	730	88,0	0,76	32.2	6,5	2,0	2,0	196
ВА 200М8	18,5	725	90,0	0,76	41,1	6,6	2,0	1,9	317
ВА 200L8	22	732	91,0	0,78	47,2	6,20	2,51	2,30	320
ВА 225M8	30	732	91,5	0,81	61,7	6,03	2,24	1,78	415
ВА 250S8	37	734	92,3	0,82	74,1	5,48	2,55	2,00	540
ВА 250М8	45	733	92,5	0,83	89,5	5,25	2,40	1,92	545
ВА 280S8	55	735	92,8	0,81	112	6,6	2,0	1,8	566
ВА 280M8	75	735	93,0	0,81	151,3	6,6	2,0	1,8	770
ВА 315S8	90	735	93,8	0,82	178	6,6	2,0	1,8	1160
ВА 315M8	110	735	94,0	0,82	217	6,4	2,0	1,8	1160
ВА 355S8	132	741	94,6	0,83	255,4	6,30	2,40	2,31	1610
ВА 355M8	160	740	94,2	0,82	315	6,4	2,0	1,8	1650

Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.

Указанная масса электродвигателя является справочной характеристикой. Точная масса указана на паспортной табличке электродвигателя. Данные отличия не влияют на эксплуатационные характеристики оборудования.

Габаритные и установочно-присоединительные размеры

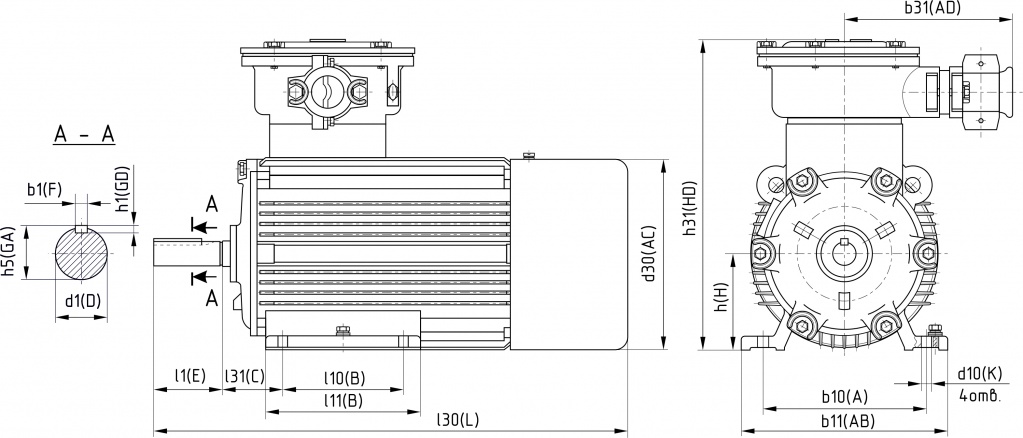

Конструктивное исполнение 10...1

Марка электродвигателя	Число полюсов	Габаритные размеры			Установочные и присоединительные размеры
		l30	h31	d30	b10	b11	l10	l11	l31	d1	l1	b1	B31	h5	h1	h	d10
		L	HD	AC	A	AB	B	BB	C	D	E	F	AD	GA	GD	H	K
ВА 80А	2, 4, 6, 8	330	340	165	125	165	100	135	50	22	50	6	180	24,5	6	80	10
ВА 80В	2, 4, 6, 8	330	340	165	125	165	100	135	50	22	50	6	180	24,5	6	80	10
ВА 90LA	2, 4, 6, 8	370	355	180	140	180	125	135	56	24	50	8	180	27	7	90	10
ВА 90LB	8	395	355	180	140	180	125	160	56	24	50	8	180	27	7	90	10
ВА 100S	2, 4	448	360	205	160	200	112	180	63	28	60	8	180	31	7	100	12
ВА 100L	2, 4, 6, 8	448	360	205	160	200	140	180	63	28	60	8	180	31	7	100	12
ВА 112MA	2, 4, 6, 8	500	380	225	190	245	140	180	70	32	80	10	200	35	8	112	12
ВА 112MB	6, 8	500	380	225	190	245	140	180	70	32	80	10	200	35	8	112	12
ВА 132S	4, 6, 8	550	470	265	216	280	140	190	89	38	80	10	200	41	8	132	12
ВА 132M	2, 4, 6, 8	600	470	265	216	280	178	230	89	38	80	10	200	41	8	132	12
ВА 160S	2	720	500	320	254	330	178	260	110	42	110	14	220	45,5	8	160	15
ВА 160S	4, 6, 8	720	500	320	254	330	178	260	110	48	110	14	220	52	9	160	15
ВА 160M	2	750	500	320	254	330	210	310	110	42	110	14	220	45,5	8	160	15
ВА 160M	4, 6, 8	750	500	320	254	330	210	310	110	48	110	14	220	52	9	160	15
ВА 180S	2	770	540	360	279	355	203	315	121	48	110	14	220	52	9	180	15
ВА 180S	4	770	540	360	279	355	203	315	121	55	110	16	220	59	10	180	15
ВА 180M	2	790	540	360	279	355	241	355	121	48	110	14	220	52	9	180	15
ВА 180M	4, 6, 8	770	540	360	279	355	241	355	121	55	110	16	220	59	10	180	15
ВА 200M	2	850	650	400	318	390	267	370	133	55	140	16	250	59	10	200	19
ВА 200M	4, 6, 8	850	650	400	318	390	267	370	133	60	140	18	250	64	11	200	19
ВА 200L	2	850	650	400	318	390	305	370	133	55	140	16	250	59	10	200	19
ВА 200L	4, 6, 8	850	650	400	318	390	305	370	133	60	140	18	250	64	11	200	19
ВА 225M	2	920	695	450	356	435	311	385	149	55	110	16	250	59	10	225	24
ВА 225M	4, 6, 8	920	695	450	356	435	311	385	149	65	140	18	250	69	11	225	24
ВА 250S	2	965	730	500	406	490	311	430	168	65	140	18	275	69	11	250	24
ВА 250S	4, 6, 8, 10	965	730	500	406	490	311	430	168	75	140	20	275	79	12	250	24
ВА 250M	2	965	730	500	406	490	349	430	168	65	140	18	275	69	11	250	24
ВА 250M	4, 6, 8, 10	965	730	500	406	490	349	430	168	75	140	20	275	79	12	250	24
ВА 280S	2	1010	800	560	457	545	368	455	190	70	140	20	275	74,5	12	280	24
ВА 280S	4, 6, 8, 10	1010	800	560	457	545	368	455	190	80	170	22	275	85	14	280	24
ВА 280M	2	1060	800	560	457	545	419	505	190	70	140	20	275	74,5	12	280	24
ВА 280M	4, 6, 8, 10	1060	800	560	457	545	419	505	190	80	170	22	275	85	14	280	24
ВА 315S	2	1240	960	630	508	635	406	630	216	75	140	20	350	79,5	12	315	28
ВА 315S	4, 6, 8, 10, 12	1270	960	630	508	635	406	630	216	90	170	25	350	95	14	315	28
ВА 315M	2	1390	960	630	508	635	457	780	216	75	140	20	350	79,5	12	315	28
ВА 315M	4, 6, 8, 10, 12	1420	960	630	508	635	457	780	216	90	170	25	350	95	14	315	28
ВА 355S	2	1450	1030	710	610	735	500	710	254	85	170	22	350	90	14	355	28
ВА 355S	4, 6, 8, 10, 12	1480	1030	710	610	735	500	710	254	100	210	28	350	106	16	355	28
ВА 355M	2	1550	1030	710	610	735	560	810	254	85	170	22	350	90	14	355	28
ВА 355M	4, 6, 8, 10, 12	1580	1030	710	610	735	560	810	254	100	210	28	350	106	16	355	28

Указанные размеры являются справочной характеристикой. Производитель имеет право вносить изменения в конструкцию электродвигателя, в результате чего фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте.
