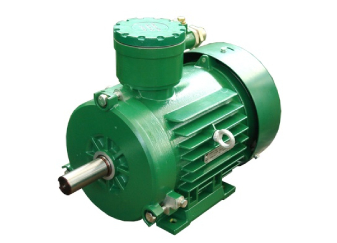

Электродвигатели серии АИМЛ

НАЗНАЧЕНИЕ

Асинхронные электродвигатели с короткозамкнутым ротором во взрывозащищенном исполнении АИМЛ 63, 71, 80, 90, 100, 112 с маркировкой по взрывозащите 1 ExdIIBT4 предназначены для привода механизмов внутренних и наружных установок взрывоопасных производств химической, газовой, нефтеперерабатывающей и других отраслей промышленности, в которых возможно образование взрывоопасных паро- и газовоздушных смесей.
Электродвигатели асинхронные — это электродвигатели переменного тока, используемые для преобразования электрической энергии в механическую. Асинхронные электродвигатели используются для работы как приводы стационарных машин и устройств, механизмов наружных и внутренних установок во взрывоопасных отраслях: газовых и химических производствах, нефтепереработке и иных отраслях, где может возникать взрывоопасные смеси газа и пара.
Маркировка взрывозащиты:
1 — уровень взрывозащиты;
Ех — взрывозащищенный;
d — вид взрывозащиты;
IIB — группа взрывозащиты;
Т4 — температурный класс.
Двигатели предназначены для эксплуатации в макроклиматических районах с умеренным (У), умеренным и холодным (УХЛ), тропическим (Т) и морским (ОМ) климатом с категорией размещения 2 или 5 в соответствии с ГОСТ 15150–69.
Степень защиты — IP54 по ГОСТ17494–87.
Номинальный режим работы двигателей — S1, продолжительный режим работы; по ГОСТ 183–74. Допускается по согласованию с предприятием-изготовителем использование двигателей в режимах S2, S3, S4 по ГОСТ Р52776-2006.
Конструктивное исполнение по способу монтажа по ГОСТ 2479–79:
АИМЛ 63 (71, 80) — IM1281 на лапах с одним подшипниковым щитом; IM2081 на лапах с фланцем на корпусе и одним подшипниковым щитом; IM3081 с фланцем на корпусе без лап;
АИМЛ 90 (100, 112, 132) — IM1081 на лапах с двумя подшипниковыми щитами; IM2081 на лапах с фланцем на щите; IM3081 с фланцем на щите, без лап.
От аналогов электродвигателей типа АИМ отличаются меньшей массой, за счет применения материалов из легких сплавов, меньшими параметрами шума и вибрации.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

АИМЛ 112 М2, где:
АИМЛ - обозначение серии;
112 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка электродвигателя	Мощность, кВт	Синхронная частота вращения, об/мин	Напряжение питания, В	Частота сети, Гц	КПД, %	Коэффициент мощности	Габарит. размеры, мм	Масса, кг
АИМЛ 63А2	0,37	3000	380	50	70	0,81	275х160х220	11
АИМЛ 63В2	0,55	3000	380	50	73	0,82	275х160х220	11
АИМЛ 63А4	0,25	1500	380	50	68	0,73	275х160х220	11
АИМЛ 63В4	0,37	1500	380	50	69	0,75	275х160х220	11
АИМЛ 71А2	0,75	3000	380	50	75	0,83	292х170х236	14
АИМЛ 71В2	1,10	3000	380	50	77	0,84	292х170х236	14
АИМЛ 71А4	0,55	1500	380	50	73	0,75	292х170х236	14
АИМЛ 71В4	0,75	1500	380	50	74	0,75	292х170х236	14
АИМЛ 71А6	0,37	1000	380	50	67	0,70	292х170х236	14
АИМЛ 71В6	0,55	1000	380	50	68	0,72	292х170х236	14
АИМЛ 80А2	1,50	3000	380	50	78	0,87	350х190х247	22
АИМЛ 80В2	2,20	3000	380	50	80	0,88	350х190х247	22
АИМЛ 80А4	1,10	1500	380	50	76	0,78	350х190х247	22
АИМЛ 80В4	1,50	1500	380	50	77	0,77	350х190х247	22
АИМЛ 80А6	0,75	1000	380	50	69	0,71	350х190х247	22
АИМЛ 80В6	1,10	1000	380	50	71	0,72	350х190х247	22
АИМЛ 90L2	3,0	3000	380	50	82	0,87	410х250х285	24
АИМЛ 90L4	2,2	1500	380	50	76	0,82	410х250х285	24
АИМЛ 90L6	1,5	1000	380	50	76	0,72	410х250х285	24
АИМЛ 100S2	4,0	3000	380	50	82	0,87	425х250х305	36
АИМЛ 100L2	5,5	3000	380	50	82	0,88	425х250х305	36
АИМЛ 100S4	3,0	1500	380	50	80	0,78	425х250х305	36
АИМЛ 100L4	4,0	1500	380	50	82	0,80	425х250х305	36
АИМЛ 100L6	2,2	1000	380	50	77	0,71	425х250х305	36
АИМЛ 112M2	7,5	3000	380	50	86	0,87	460х300х352	44
АИМЛ 112M4	5,5	1500	380	50	85	0,84	460х300х352	44
АИМЛ 112MA6	3,0	1000	380	50	79	0,78	460х300х352	44
АИМЛ 112MB6	4,0	1000	380	50	80	0,78	460х300х352	44
АИМЛ 132M2	11,0	3000	380	50	87	0,87	532х350х370	75
АИМЛ 132M4	11,0	1500	380	50	89	0,85	532х350х370	75
АИМЛ 160S2*	15,0	3000	380	50	89	0,86	630х400х420	115
АИМЛ 160S4*	15,0	1500	380	50	89	0,85	630х400х420	115
АИМЛ 160M4*	18,5	1500	380	50	89	0,85	630х400х420	115

*АИМЛ 160 типоразмера может изготавливаться только в исполнении 1081 (лапы).
