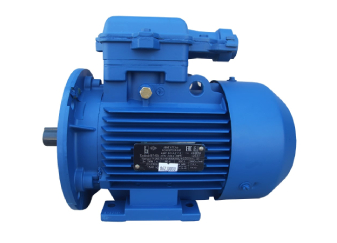

Взрывозащищенные электродвигатели 4ВР применяются во взрывоопасных зонах помещений и наружных установок в химической, нефтеперерабатывающей, газовой, угольной и других отраслях промышленности в соответствии с Правилами устройства электроустановок (ПУЭ) и другими документами, регламентирующими установку электрооборудования во взрывоопасных зонах.
Принцип работы электродвигателей 4ВР основан на преобразовании электромагнитной энергии вращающегося поля, создаваемого статором, во вращающий момент на валу двигателя.
Особенности электродвигателей асинхронных взрывозащищенных 4ВР:
Использовать двигатели 4ВР можно во взрывоопасной окружающей среде с содержанием взрывоопасной пыли, газов или паров, категорий МА или МВ, температурой воспламенения Т4 по ГОСТ12.1.011-78 и ПУЭ m.VII-3.
В структуре обозначения асинхронных трехфазных двигателей 4ВР установочный размер по длине станины расшифровывается как:
S – короткая.
M – средняя.
L – длинная.
Отсутствие буквы – единые установочные размеры для статоров (А или В).
Совместно с установочным размером по длине станины (или вместо него) модификация может содержать обозначение варианта длины сердечника статора (А – короткая, В – длинная). Отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника.
При выборе промышленного электродвигателя 4ВР учитывается специфика приводного механизма, условия эксплуатации и множество других параметров – для подбора оптимального варианта следует ориентироваться на таблицу «Варианты исполнения», представленную ниже.
Технические параметры
Номинальный режим работы S1 - продолжительный номинальный режим
Число полюсов 2, 4, 6, 8
Коэффициент полезного действия (КПД) 56,0-88,0%
Коэффициент мощности cos φ 0,59-0,88
Отношение пускового тока к номинальному току (Iпуск/Iном) 3,5-7,5
Отношение пускового момента к номинальному моменту (Мпуск/Мном) 1,5-2,6
Отношение максимального момента к номинальному моменту (Мmax/Мном) 1,9-2,9
Отношение минимального момента к номинальному моменту (Мmin/Мном) 1,2- 2,4
Метод охлаждения ICA0141 по ГОСТ 20459-87
Климатическое исполнение У2, У3, У5, УХЛ1, УХЛ2
Исполнение по степени защиты IP54
Маркировка взрывозащиты 1ExdIIBT4, 1ExdeIIBT4
Монтажное исполнение IM1081, IM2081, IM3081
Высота оси вращения 63, 71, 80, 90, 100, 112, 132
Вес 9,9-87,2 кг
4ВР 112 М2, где:
4ВР - обозначение серии;
112 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)
Марка электродвигателя | Мощность, кВт | Номинальная частота вращения, об/мин | КПД, % | Сos φ | Iп/ Iн | Мп/Мн | Мmax/Мн | Мmin/Мн |
---|---|---|---|---|---|---|---|---|
4ВР 63А2 | 0,37 | 2730 | 72,0 | 0,84 | 5,0 | 2,2 | 2,2 | 1,8 |
4ВР 63В2 | 0,55 | 2730 | 75,0 | 0,81 | 5,0 | 2,2 | 2,2 | 1,8 |
4ВР 63А4 | 0,25 | 1320 | 65,0 | 0,67 | 5,0 | 2,2 | 2,2 | 1,8 |
4ВР 63В4 | 0,37 | 1320 | 68,0 | 0,70 | 5,0 | 2,2 | 2,2 | 1,8 |
4ВР 63А6 | 0,18 | 860 | 56,0 | 0,62 | 4,0 | 2,2 | 2,2 | 1,6 |
4ВР 63В6 | 0,25 | 860 | 59,0 | 0,62 | 4,0 | 2,2 | 2,2 | 1,6 |
4ВР 71А2 | 0,75 | 2820 | 79,0 | 0,80 | 6,0 | 2,6 | 2,7 | 1,6 |
4ВР 71В2 | 1,10 | 2800 | 79,5 | 0,80 | 6,0 | 2,2 | 2,4 | 1,6 |
4ВР 71А4 | 0,55 | 1360 | 71,0 | 0,71 | 5,0 | 2,3 | 2,4 | 1,8 |
4ВР 71В4 | 0,75 | 1350 | 72,0 | 0,75 | 5,0 | 2,5 | 2,6 | 2,4 |
4ВР 71А6 | 0,37 | 900 | 65,0 | 0,63 | 4,5 | 2,1 | 2,2 | 1,6 |
4ВР 71В6 | 0,55 | 920 | 69,0 | 0,68 | 4,5 | 1,9 | 2,2 | 1,6 |
4ВР 71В8 | 0,25 | 680 | 58,0 | 0,60 | 4,0 | 1,6 | 1,9 | 1,4 |
4ВР 80А2 | 1,50 | 2880 | 82,0 | 0,85 | 6,5 | 2,2 | 2,6 | 1,8 |
4ВР 80В2 | 2,20 | 2860 | 83,0 | 0,87 | 6,4 | 2,1 | 2,6 | 1,8 |
4ВР 80А4 | 1,10 | 1420 | 76,5 | 0,77 | 5,0 | 2,2 | 2,4 | 1,7 |
4ВР 80В4 | 1,50 | 1410 | 78,5 | 0,80 | 5,3 | 2,2 | 2,4 | 1,7 |
4ВР 80А6 | 0,75 | 920 | 71,0 | 0,71 | 4,0 | 2,1 | 2,2 | 1,6 |
4ВР 80В6 | 1,10 | 920 | 75,0 | 0,71 | 4,5 | 2,2 | 2,3 | 1,8 |
4ВР 80А8 | 0,37 | 680 | 58,0 | 0,59 | 3,5 | 2,0 | 2,3 | 1,4 |
4ВР 80В8 | 0,55 | 680 | 58,0 | 0,60 | 3,5 | 2,0 | 2,1 | 1,4 |
4ВР 90L2 | 3,00 | 2860 | 83,5 | 0,88 | 7,0 | 2,3 | 2,6 | 1,7 |
4ВР 90L4 | 2,20 | 1430 | 80,0 | 0,79 | 6,0 | 2,0 | 2,4 | 2,0 |
4ВР 90L6 | 1,50 | 940 | 76,0 | 0,70 | 5,0 | 2,0 | 2,3 | 1,9 |
4ВР 90LА8 | 0,75 | 700 | 70,0 | 0,71 | 4,0 | 1,5 | 2,0 | 1,5 |
4ВР 90LВ8 | 1,10 | 710 | 74,0 | 0,72 | 4,5 | 1,5 | 2,2 | 1,5 |
4ВР 100S2 | 4,00 | 2850 | 87,0 | 0,88 | 7,5 | 2,0 | 2,4 | 1,6 |
4ВР 100L2 | 5,50 | 2850 | 88,0 | 0,88 | 7,5 | 2,1 | 2,4 | 1,6 |
4ВР 100S4 | 3,00 | 1410 | 82,0 | 0,82 | 7,0 | 2,0 | 2,2 | 1,6 |
4ВР 100L4 | 4,00 | 1410 | 85,0 | 0,84 | 7,0 | 2,1 | 2,4 | 1,6 |
4ВР 100L6 | 2,20 | 940 | 81,5 | 0,74 | 6,0 | 1,9 | 2,2 | 1,6 |
4ВР 100L8 | 1,50 | 710 | 76,0 | 0,75 | 3,7 | 1,6 | 2,0 | 1,5 |
4ВР 112М2 | 7,50 | 2900 | 87,5 | 0,88 | 7,5 | 2,0 | 2,2 | 1,6 |
4ВР 112М4 | 5,50 | 1430 | 85,5 | 0,86 | 7,0 | 2,0 | 2,5 | 1,6 |
4ВР 112МА6 | 3,00 | 950 | 81,0 | 0,76 | 6,0 | 2,0 | 2,2 | 1,6 |
4ВР 112МВ6 | 4,00 | 950 | 82,0 | 0,81 | 6,0 | 2,0 | 2,2 | 1,6 |
4ВР 112МА8 | 2,20 | 700 | 76,5 | 0,71 | 6,0 | 1,8 | 2,2 | 1,4 |
4ВР 112МВ8 | 3,00 | 700 | 79,0 | 0,74 | 6,0 | 1,8 | 2,2 | 1,4 |
4ВР 132М2 | 11,00 | 2910 | 87,5 | 0,88 | 7,5 | 1,6 | 2,2 | 1,2 |
4ВР 132S4 | 7,50 | 1440 | 86,0 | 0,83 | 7,5 | 2,0 | 2,5 | 1,6 |
4ВР 132М4 | 11,00 | 1450 | 87,5 | 0,79 | 7,5 | 2,4 | 2,9 | 2,2 |
4ВР 132S6 | 5,50 | 960 | 85,0 | 0,80 | 7,0 | 2,0 | 2,2 | 1,6 |
4ВР 132М6 | 7,50 | 950 | 85,0 | 0,79 | 7,0 | 2,0 | 2,2 | 1,6 |
4ВР 132S8 | 4,00 | 700 | 83,0 | 0,70 | 6,0 | 1,8 | 2,2 | 1,4 |
4ВР 132М8 | 5,50 | 700 | 83,0 | 0,74 | 6,0 | 1,8 | 2,2 | 1,4 |
