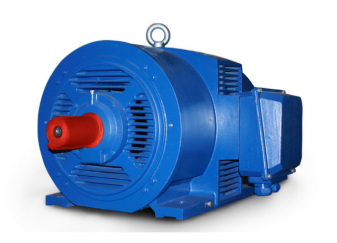

Трехфазные асинхронные электродвигатели с короткозамкнутым ротором серии АМН выполнены в брызгозащищенном исполнении со степенью защиты IP23 по ГОСТ IEC 60034-5-2011. Двигатели имеют систему охлаждения IC01 по ГОСТ Р МЭК 60034-6-2012 и выполнены с двухсторонней симметричной радиальной вентиляцией.
Воздух с помощью вентиляционных лопаток ротора всасывается через торцевые окна в подшипниковых щитах, омывает лобовые части обмотки статора и наружную поверхность сердечника статора и выбрасывается через боковые станины. Для направления воздуха внутри двигателя имеются диффузоры, установленные в подшипниковых щитах.
Электродвигатели изготавливаются на номинальное напряжение 380/660В, 50Гц, имеют класс нагревостойкости изоляции F и режим работы S1. Климатическое исполнение и размещение - У3.
Асинхронный электродвигатель АМН применяется для комплектации горизонтальных насосов типа 1Д, 2Д, секционных насосов ЦНС(Г), компрессоров и другого оборудования. Основным преимуществом электродвигателей АМН перед электродвигателями АИР является тот факт, что при одинаковой мощности габаритные размеры электродвигателей АМН меньше, что позволяет устанавливать их в более ограниченных пространствах.
4АМН 160 М2, где:
4АМН - обозначение серии;
160 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)
| Марка электродвигателя |
Мощность, кВт |
Частота вращения, об/мин |
КПД, % | Сos φ | Ном. ток, А | Кратности | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|
| Iп/Iн | Mm/Mн | Mп/Мн | |||||||
| 4АМН 160S2 | 22 | 2930 | 90 | 0,88 | 44 | 7 | 1,7 | 1,1 | 160 |
| 4АМН 160М2 | 30 | 2930 | 91 | 0,88 | 56,9 | 7 | 1,7 | 1,1 | 170 |
| 4АМН 160S4 | 18,5 | 1455 | 90 | 0,83 | 38 | 7 | 1,9 | 1,1 | 160 |
| 4АМН 160М4 | 22 | 1455 | 90,5 | 0,84 | 44 | 7 | 1,9 | 1,2 | 170 |
| 4АМН 180S2 | 37 | 2935 | 92 | 0,88 | 69,4 | 7 | 2,2 | 1,7 | 190 |
| 4АМН 180М2 | 45 | 92,5 | 0,88 | 84 | 7 | 2,2 | 1,7 | 220 | |
| 4АМН 180S4 | 30 | 1460 | 91,5 | 0,85 | 58,6 | 7 | 2,2 | 1,9 | 190 |
| 4АМН 180М4 | 37 | 92 | 0,85 | 71,9 | 7 | 2,2 | 2 | 238 | |
| 4АМН 180S6 | 18,5 | 970 | 89 | 0,82 | 38,5 | 6,7 | 2 | 1,8 | 180 |
| 4АМН 180М6 | 22 | 90 | 0,82 | 45,3 | 6,7 | 2 | 1,8 | 220 | |
| 4AMH 180S-8 | 15 | 725 | 88 | 0,75 | 34,5 | 6 | 2 | 1,8 | 200 |
| 4АМН 180М8 | 18,5 | 88,5 | 0,75 | 42,3 | 6 | 2 | 1,8 | 240 | |
| 5АН 200М2 | 55 | 2950 | 93 | 0,88 | 102,1 | 7 | 2,2 | 1,8 | 300 |
| 5АН 200L2 | 75 | 93 | 0,89 | 137,7 | 7 | 2,2 | 1,8 | 350 | |
| 5AH 200M4 | 45 | 1470 | 92,5 | 0,85 | 87 | 7 | 2,2 | 1,9 | 300 |
| 5AH 200L4 | 55 | 93 | 0,85 | 105,7 | 7 | 2,2 | 1,9 | 335 | |
| 5АН 200М6 | 30 | 975 | 90 | 0,82 | 61,8 | 6,5 | 2 | 1,8 | 290 |
| 5АН 200L6 | 37 | 91 | 0,82 | 75,3 | 6,5 | 2 | 1,8 | 300 | |
| 5AH 200M-8 | 22 | 725 | 89,5 | 0,75 | 49,8 | 6 | 2 | 1,7 | 300 |
| 5AH 200L-8 | 30 | 90 | 0,75 | 67,5 | 6 | 2 | 1,7 | 335 | |
| 5АН 225МА2 | 75 | 2950 | 92,8 | 0,88 | 140 | 6 | 2 | 1,7 | 390 |
| 5АН 225М2 | 90 | 2950 | 93 | 0,89 | 165,2 | 6,8 | 2,2 | 1,7 | 395 |
| 5АН 225М4 | 75 | 1470 | 93,5 | 0,85 | 143,4 | 6,7 | 2,2 | 1,9 | 423 |
| 5АН 225М6 | 45 | 975 | 92 | 0,82 | 90,6 | 6,5 | 2 | 1,8 | 370 |
| 5АН 225М8 | 37 | 735 | 91 | 0,75 | 82,4 | 6 | 2 | 1,7 | 380 |
| 5АМН 250S2 | 90 | 2960 | 93,5 | 0,89 | 160 | 6,8 | 2,2 | 1,6 | 460 |
| 5АМН 250М2 | 110 | 94 | 0,89 | 195 | 6,8 | 2,2 | 1,6 | 520 | |
| 5АН 250М2 | 132 | 2960 | 94 | 0,89 | 239,7 | 6,8 | 2,2 | 1,6 | 520 |
| 5AMH 250S4 | 90 | 1480 | 94 | 0,86 | 169,1 | 6,7 | 2,2 | 1,8 | 493 |
| 5AMH 250M4 | 110 | 94 | 0,86 | 206,7 | 6,7 | 2,2 | 1,8 | 542 | |
| 5АН 250МВ4 | 132 | 1480 | 95,3 | 0,85 | 248 | 6,3 | 2,2 | 1,8 | 550 |
| 5АМН 250S6 | 55 | 980 | 92,5 | 0,82 | 110,2 | 6,5 | 2 | 1,8 | 438 |
| 5АМН 250М6 | 75 | 92,5 | 0,82 | 150,2 | 6,8 | 2 | 1,8 | 524 | |
| 5АМН 250S8 | 45 | 730 | 92 | 0,75 | 99,1 | 6 | 2 | 1,8 | 500 |
| 5АМН 250М8 | 55 | 92 | 0,75 | 121,1 | 6 | 2 | 1,8 | 520 | |
| 5АМН 250МВ8 | 75 | 730 | 93,3 | 0,81 | 151 | 6 | 2 | 1,8 | 530 |
| 5АМН 280S2 | 132 | 2960 | 94 | 0,89 | 239,7 | 6,8 | 2,2 | 1,5 | 540 |
| 5АМН 280М2 | 160 | 2960 | 94 | 0,89 | 290,6 | 6,8 | 2 | 1,5 | 687 |
| 5AMH 280S4 | 132 | 1480 | 94 | 0,87 | 245,2 | 6,8 | 2,2 | 1,8 | 678 |
| 5AMH 280M4 | 160 | 94 | 0,87 | 297,3 | 6,8 | 2 | 1,8 | 766 | |
| 5АМН 280S6 | 90 | 985 | 93 | 0,83 | 177,1 | 6,5 | 2 | 1,8 | 700 |
| 5АМН 280М6 | 110 | 93 | 0,83 | 216,5 | 6,5 | 2 | 1,8 | 732 | |
| 5АМН 280S8 | 75 | 740 | 92,5 | 0,8 | 154 | 6 | 1,8 | 1,8 | 700 |
| 5АМН 280М8 | 90 | 93 | 0,8 | 183,8 | 6 | 1,8 | 1,8 | 730 | |
| 5AMH 280S-10 | 45 | 585 | 91 | 0,72 | 104,4 | 5,5 | 1,8 | 1,2 | 800 |
| 5AMH 280M-10 | 55 | 92 | 0,72 | 126,2 | 5,5 | 1,8 | 1,2 | 800 | |
| 5АМН 315S2 | 200 | 2965 | 94,5 | 0,9 | 357,3 | 6,8 | 2 | 1,4 | 1015 |
| 5АМН 315М2 | 250 | 94,5 | 0,9 | 446,6 | 6,8 | 2 | 1,2 | 1145 | |
| 5АМН 315МВ2 | 315 | 2965 | 95 | 0,9 | 560 | 6,8 | 2 | 1,2 | 1150 |
| 5AMH 315S4 | 200 | 1480 | 94,5 | 0,87 | 369,6 | 6,8 | 2 | 1,4 | 1065 |
| 5АМН 315М4 | 250 | 94,5 | 0,88 | 456,8 | 6,8 | 2 | 1,2 | 1220 | |
| 5АМН 315МВ4 | 315 | 1480 | 95 | 0,88 | 572 | 6,5 | 1,8 | 1,1 | 1300 |
| 5АМН 315S6 | 132 | 980 | 93,5 | 0,85 | 252,3 | 6,5 | 1,8 | 1,3 | 956 |
| 5АМН 315М6 | 160 | 94 | 0,85 | 304,2 | 6,5 | 1,8 | 1,3 | 1030 | |
| 5АМН 315МВ6 | 200 | 980 | 94,5 | 0,85 | 378 | 6 | 1.8 | 1,1 | 1050 |
| 5АМН 315S8 | 110 | 735 | 93 | 0,82 | 219,2 | 6 | 1,8 | 1,3 | 928 |
| 5АМН 315М8 | 132 | 93,5 | 0,82 | 261,6 | 6 | 1,8 | 1,3 | 1040 | |
| 5АМН 315МВ8 | 160 | 735 | 94 | 0,82 | 304 | 6 | 1,8 | 1,3 | 1050 |
| 5АМН 315S10 | 75 | 590 | 92 | 0,75 | 165,1 | 5,5 | 1,8 | 1,2 | 1000 |
| 5АМН 315МА10 | 75 | 92 | 0,75 | 165,1 | 5,5 | 1,8 | 1,2 | 1000 | |
| 5АМН 315МВ10 | 90 | 92,5 | 0,75 | 197,1 | 5,5 | 1,8 | 1,2 | 1500 | |
| 5AMH 315S-12 | 55 | 490 | 91 | 0,7 | 131,2 | 5,5 | 1,8 | 1 | 1000 |
| 5AMH 315M-12 | 75 | 91,5 | 0,7 | 177,9 | 5,5 | 1,8 | 1 | 1000 | |
| 5АН 355А2 | 315 | 2975 | 95 | 0,9 | 559,8 | 6,5 | 1,8 | 1 | 1550 |
| 5АН 355В2 | 400 | 95,5 | 0,9 | 707,1 | 6,5 | 1,8 | 1 | 1650 | |
| 5АН 355А4 | 315 | 1485 | 95 | 0,88 | 572,5 | 6,5 | 1,8 | 1 | 1610 |
| 5АН 355В4 | 400 | 95,5 | 0,89 | 715 | 6,5 | 1,8 | 1 | 1700 | |
| 5АН 355А6 | 200 | 990 | 94,5 | 0,85 | 378,3 | 6 | 1,8 | 1,1 | 1430 |
| 5АН 355В6 | 250 | 94,5 | 0,86 | 467,4 | 6 | 1,8 | 1,1 | 1560 | |
| 5АН 355А8 | 160 | 740 | 93,5 | 0,82 | 317,1 | 5,5 | 1,8 | 1,1 | 1440 |
| 5АН 355В8 | 200 | 94 | 0,82 | 394,2 | 5,5 | 1,8 | 1,1 | 1635 | |
| 5АН 355А10 | 110 | 590 | 93 | 0,75 | 239,6 | 5,5 | 1,8 | 1 | 1340 |
| 5АН 355В10 | 132 | 93 | 0,78 | 276,5 | 5,5 | 1,8 | 1 | 1440 | |
| 5АН 355А12 | 90 | 490 | 92 | 0,7 | 212,3 | 5,5 | 1,8 | 1 | 1350 |
| 5АН 355В12 | 110 | 92 | 0,7 | 259,5 | 5,5 | 1,8 | 1 | 1500 | |
Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.
Указанная масса электродвигателя является справочной характеристикой. Точная масса указана на паспортной табличке электродвигателя. Данные отличия не влияют на эксплуатационные характеристики оборудования.

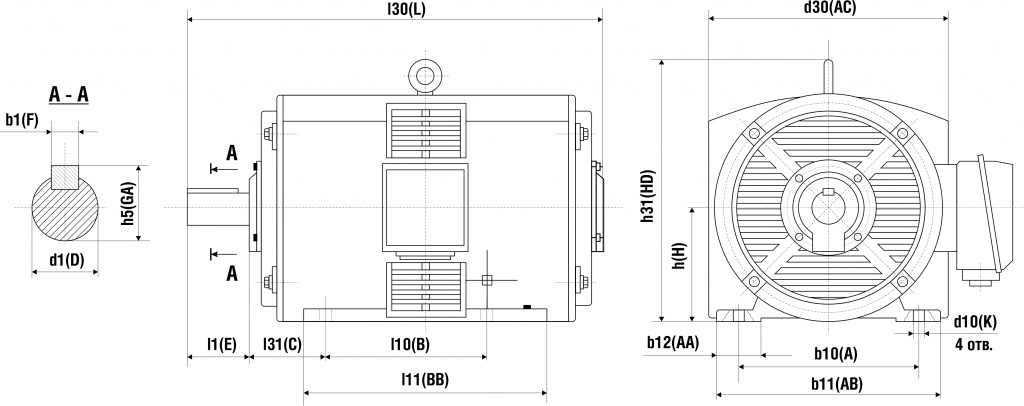

| Марка электродвигателя | Число полюсов | Габаритные размеры | Установочные и присоединительные размеры | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| I30 | h31 | d30 | b10 | b11 | I10 | I11 | I31 | d1 | I1 | b1 | h5 | b12 | h | d10 | ||
| L | HD | AC | A | AB | B | BB | C | D | E | F | G+t | AA | H | K | ||
| 4АМH 160M | 2 | 676 | 440 | 400 | 254 | 330 | 210 | 310 | 108 | 42 | 110 | 12 | 45 | 72 | 160 | 15 |
| 4 | 676 | 440 | 400 | 254 | 330 | 210 | 310 | 108 | 48 | 110 | 12 | 51.5 | 72 | 160 | 15 | |
| 4АМH 180S | 2 | 700 | 434 | 410 | 279 | 350 | 203 | 350 | 121 | 48 | 110 | 14 | 51.5 | 70 | 180 | 15 |
| 4,6,8 | 700 | 434 | 410 | 279 | 350 | 203 | 350 | 121 | 55 | 110 | 16 | 59 | 70 | 180 | 15 | |
| 4AMH 180M | 2 | 700 | 434 | 410 | 279 | 350 | 241 | 350 | 121 | 48 | 110 | 14 | 51.5 | 70 | 180 | 15 |
| 4,6,8 | 700 | 434 | 410 | 279 | 350 | 241 | 350 | 121 | 55 | 110 | 16 | 59 | 70 | 180 | 15 | |
| 5AH 200M | 2 | 654 | 489 | 460 | 318 | 400 | 267 | 388 | 133 | 55 | 110 | 16 | 59 | 80 | 200 | 19 |
| 4,6,8 | 684 | 489 | 460 | 318 | 400 | 267 | 388 | 133 | 60 | 140 | 18 | 64 | 80 | 200 | 19 | |
| 5AH 200L | 2 | 720 | 489 | 460 | 318 | 400 | 305 | 388 | 133 | 55 | 110 | 16 | 59 | 80 | 200 | 19 |
| 4,6,8 | 750 | 489 | 460 | 318 | 400 | 305 | 388 | 133 | 60 | 140 | 18 | 64 | 80 | 200 | 19 | |
| 5AH 225M | 2 | 755 | 529 | 500 | 356 | 446 | 311 | 396 | 149 | 55 | 110 | 16 | 59 | 85 | 225 | 19 |
| 4,6,8 | 785 | 529 | 500 | 356 | 446 | 311 | 396 | 149 | 65 | 140 | 18 | 69 | 85 | 225 | 19 | |
| 5AМH 250S | 2 | 786 | 605 | 500 | 406 | 510 | 311 | 458 | 168 | 65 | 140 | 18 | 69 | 105 | 250 | 24 |
| 4,6,8 | 786 | 605 | 550 | 406 | 510 | 311 | 458 | 168 | 75 | 140 | 20 | 79.5 | 105 | 250 | 24 | |
| 5AMH 250M | 2 | 835 | 605 | 550 | 406 | 510 | 349 | 458 | 168 | 65 | 140 | 18 | 69 | 105 | 250 | 24 |
| 4,6,8 | 835 | 605 | 550 | 406 | 510 | 349 | 458 | 168 | 75 | 140 | 20 | 79.5 | 105 | 250 | 24 | |
| 5AMH 280S | 2 | 885 | 662 | 600 | 457 | 566 | 368 | 582 | 190 | 70 | 140 | 20 | 74.5 | 110 | 280 | 24 |
| 4,6,8,10 | 915 | 662 | 600 | 457 | 566 | 368 | 582 | 190 | 80 | 170 | 22 | 85 | 110 | 280 | 24 | |
| 5AMH 280M | 2 | 935 | 662 | 600 | 457 | 566 | 419 | 582 | 190 | 70 | 140 | 20 | 74.5 | 110 | 280 | 24 |
| 4,6,8,10 | 965 | 662 | 600 | 457 | 566 | 419 | 582 | 190 | 80 | 170 | 22 | 85 | 110 | 280 | 24 | |
| 5AMH 315S | 2 | 985 | 708 | 660 | 508 | 630 | 406 | 645 | 216 | 75 | 140 | 20 | 79.5 | 115 | 315 | 28 |
| 4,6,8,10 | 1015 | 708 | 660 | 508 | 630 | 406 | 645 | 216 | 90 | 170 | 25 | 95 | 115 | 315 | 28 | |
| 5AMH 315M | 2 | 1095 | 708 | 660 | 508 | 630 | 457 | 645 | 216 | 75 | 140 | 20 | 79.5 | 115 | 315 | 28 |
| 4,6,8,10,12 | 1125 | 708 | 660 | 508 | 630 | 457 | 645 | 216 | 90 | 170 | 25 | 95 | 115 | 315 | 28 | |
| 5AMH 355S | 2 | 1310 | 915 | 785 | 610 | 760 | 500 | 800 | 254 | 85 | 170 | 22 | 90 | 140 | 355 | 28 |
| 4,6,8,10,12 | 1350 | 915 | 785 | 610 | 760 | 500 | 800 | 254 | 100 | 210 | 28 | 106 | 140 | 355 | 28 | |
| 5AMH 355M | 2 | 1380 | 915 | 785 | 610 | 760 | 560 | 800 | 254 | 85 | 170 | 22 | 90 | 140 | 355 | 28 |
| 4,6,8,10,12 | 1420 | 915 | 785 | 610 | 760 | 560 | 800 | 254 | 100 | 210 | 28 | 106 | 140 | 355 | 28 | |
Указанные размеры являются справочной характеристикой. Производитель имеет право вносить изменения в конструкцию электродвигателя, в результате чего фактические габаритные и присоединительные размеры могут отличаться от значений в каталоге или на сайте.
