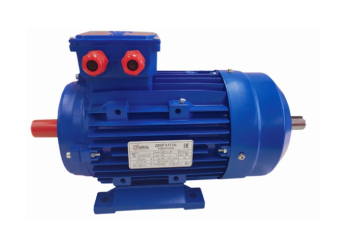

Электродвигатели серии АИР

Назначение

Асинхронные электродвигатели типа АИР – это двигатели общепромышленного назначения, которые предназначены для комплектации электроприводов различных механизмов во всех отраслях промышленности и аграрного комплекса. Рассчитаны для работы от сети переменного трехфазного тока.
Основное монтажное исполнение электродвигателя IM1001 (1081), степень защиты IP55 (электродвигатель, защищенный от пыли и водяных струй со всех направлений) в закрытом обдуваемом исполнении, класс изоляции F, климатическое исполнение У1, для режима работы S1, с типовыми техническими характеристиками, соответствующими требованиям стандартов. Общепромышленные электродвигатели АИР изготавливаются в чугунном и алюминиевом корпусах.
Электродвигатели асинхронные трехфазные изготавливаются на номинальные напряжения: 380, 660, 220/380, 380/660В при частоте 50 Гц по ГОСТ IEC 60034-1-2014.
Однофазные двигатели предназначены для работы от сети переменного тока напряжением 220 В частотой 50 Гц.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

АИР 200 М2, где:
АИР - обозначение серии;
200 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3000 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 56А2	0,18	2750	68,0	0,78	0.52	6,0	2,3	2,2	8/4,2*
АИР 56В2	0,25	2750	68,0	0,78	0.72	6,0	2,3	2,2	8,5/4,5*
АИР 63А2	0,37	2800	72,0	0,86	0.91	6,0	2,3	2,2	8/4,8*
АИР 63В2	0,55	2800	75,0	0,85	1.31	6,0	2,3	2,2	8,5/5,5*
АИР 71А2	0,75	2840	75,0	0,83	1.83	6,1	2,3	2,2	11,5/8*
АИР 71В2	1,1	2840	76,2	0,84	2.61	6,9	2,3	2,2	12,5/8,5*
АИР 80А2	1,5	2850	78,5	0,84	3.46	7,0	2,3	2,2	16/14*
АИР 80В2	2,2	2855	81,0	0,85	4.85	7,0	2,3	2,2	20,1/15,9*
АИР 90L2	3,0	2860	82,6	0,87	6.34	7,5	2,3	2,2	26,2/19*
АИР 100S2	4,0	2880	84.2	0,88	8.2	7,5	2,3	2,2	34/31,4*
АИР 100L2	5,5	2900	85,7	0,88	11.1	7,5	2,3	2,2	39/35*
АИР 112M2	7,5	2895	87,0	0,88	14.9	7,5	2,3	2,2	54/38.5*
АИР 132M2	11,0	2900	88,4	0,89	21,2	7,5	2,3	2,2	90/58*
АИР 160S2	15,0	2930	89,0	0,89	28,8	7,5	2,3	2,2	120
АИР 160M2	18,5	2930	90,0	0,90	34,7	7,5	2,3	2,2	140
АИР 180S2	22	2940	90,0	0,90	41	7,5	2,3	2,0	168
АИР 180M2	30	2940	91,2	0,90	55.4	7,5	2,3	2,0	206
АИР 200M2	37	2950	92,0	0,90	67,9	7,5	2,3	2,0	247
АИР 200L2	45	2955	92,3	0,90	82,3	7,5	2,3	2,0	262
АИР 225M2	55	2960	92,5	0,90	100,4	7,5	2,3	2,0	324
АИР 250S2	75	2970	93,0	0,90	136,8	7,5	2,3	2,0	440
АИР 250М2	90	2965	93,8	0,91	160,7	7,5	2,3	2,0	468
АИР 280S2	110	2970	94,0	0,91	183	7,5	2,2	1,8	620
АИР 280M2	132	2975	94,5	0,91	231,2	7,1	2,2	1,8	650
АИР 315S2	160	2975	94,6	0,92	279	7,1	2,2	1,8	1004
АИР 315M2	200	2975	94,8	0,92	348	7,1	2,2	1,8	1138
АИР 355S2	250	2980	95,3	0,92	431	7,1	2,2	1,6	1900
АИР 355M2	315	2980	95,6	0,92	533	7,1	2,2	1,6	2300

1500 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 56А4	0,12	1360	63,0	0,66	0.44	5,5	2,3	2,4	8,3/4,2*
АИР 56В4	0,18	1360	64,0	0,68	0.63	5,5	2,3	2,3	8,3/4,5*
АИР 63А4	0,25	1380	68,0	0,67	0.83	5,5	2,3	2,4	8/5*
АИР 63В4	0,37	1380	68,0	0,72	1.15	5,5	2,3	2,3	8,3/5,6*
АИР 71А4	0,55	1390	71,0	0,75	1.57	5,2	2,3	2,4	11/7,2*
АИР 71В4	0,75	1390	73,0	0,76	2.05	6,0	2,3	2,3	12,5/8,4*
АИР 80А4	1,1	1390	76,2	0,77	2.85	6,0	2,3	2,3	15,6/12,7*
АИР 80В4	1,5	1400	78,5	0,78	3.72	6,0	2,3	2,3	19,3/16*
АИР 90L4	2,2	1410	80,0	0,81	5.16	7,0	2,3	2,3	26/18,3*
АИР 100S4	3,0	1410	82,6	0,82	6,7	7,0	2,3	2,3	38/32*
АИР 100L4	4,0	1435	84.2	0,82	8.8	7,0	2,3	2,3	35/33*
АИР 112M4	5,5	1440	85,7	0,83	11.7	7,0	2,3	2,3	47/38*
АИР 132S4	7,5	1450	87,0	0,84	15.6	7,0	2,3	2,3	75/63*
АИР 132M4	11,0	1460	88,4	0,84	22.5	7,0	2,3	2,2	87/70,5*
АИР 160S4	15,0	1460	89,0	0,85	30.1	7,5	2,3	2,2	138
АИР 160M4	18,5	1455	90,5	0,85	36.5	7,0	2,3	2,2	147
АИР 180S4	22	1470	91,0	0,86	43.2	7,5	2,3	2,2	177
АИР 180M4	30	1465	92,0	0,86	57.5	7,2	2,3	2,2	200
АИР 200M4	37	1470	92,5	0,87	69.9	7,2	2,3	2,2	262
АИР 200L4	45	1470	92,5	0,85	87	7,6	2,3	2,2	292
АИР 225M4	55	1480	93,0	0,87	100,3	7,2	2,3	2,2	340
АИР 250S4	75	1475	93,8	0,87	139,6	7,2	2,3	2,2	477
АИР 250М4	90	1480	94,0	0,86	169	7,6	2,3	2,2	488
АИР 280S4	110	1485	94,5	0,88	201,6	6,9	2,2	2,1	731
АИР 280M4	132	1480	94,8	0,88	240,4	6,9	2,2	2,1	726
АИР 315S4	160	1480	94,9	0,89	287,8	6,9	2,2	2,1	1000
АИР 315M4	200	1480	95,0	0,89	359,4	6,9	2,2	2,1	1162
АИР 355S4	250	1480	95,3	0,90	439,5	6,9	2,2	2,1	1720
АИР 355M4	315	1480	95,6	0,90	550,3	6,9	2,2	2,1	1900

1000 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 63А6	0,18	900	56,0	0,62	0.79	5.0	2,0	1,9	7,5/5*
АИР 63В6	0,25	900	59,0	0,62	1.04	5.0	2,1	1,9	8,5/5,5*
АИР 71А6	0,37	880	62,0	0,70	1.3	4,7	2,0	1,9	11/7,5*
АИР 71В6	0,55	880	65,0	0,72	1.79	4,7	2,1	1,9	12,5/9*
АИР 80А6	0,75	905	69,0	0,72	2.29	5,3	2,1	2,0	20/13.2*
АИР 80В6	1,1	905	72,0	0,73	3.18	5,5	2,1	2,0	23/13.5*
АИР 90L6	1,5	920	76,0	0,75	4.0	5.5	2,1	2,0	25/20.5*
АИР 100L6	2,2	935	79,0	0,76	5.60	6,5	2,1	2,0	35/31*
АИР 112MA6	3,0	960	81,0	0,76	7.4	6,5	2,1	2,1	45/35.3*
АИР 112MB6	4,0	960	82,0	0,76	9,8	6,5	2,1	2,1	55/37*
АИР 132S6	5,5	960	84,0	0,77	12.9	6,5	2,1	2,1	76,5/60*
АИР 132М6	7,5	970	86,0	0,77	17.2	6,5	2,1	2,0	86/63*
АИР 160S6	11,0	970	87,5	0,78	24.2	6,5	2,1	2,0	141
АИР 160M6	15,0	965	89,0	0,81	32.2	7,0	2,1	2,1	151
АИР 180M6	18,5	975	90,0	0,81	38.3	7,0	2,1	2,1	200
АИР 200M6	22	980	90,0	0,83	44,7	7,0	2,1	2,1	234
АИР 200L6	30	975	91,5	0,84	59,3	7,0	2,1	2,1	268
АИР 225M6	37	980	92,0	0,86	69,7	7,0	2,1	2,1	331
АИР 250S6	45	980	92,0	0,86	84	7,0	2,1	2,1	408
АИР 250М6	55	980	92,8	0,86	104,7	7,0	2,1	2,1	441
АИР 280S6	75	980	93,5	0,86	142,2	7,0	2,0	2,0	800
АИР 280M6	90	985	94,5	0,85	170,2	6,2	2,2	1,9	726
АИР 315S6	110	980	94,0	0,86	206	6,7	2,0	2,0	1045
АИР 315M6	132	980	94,2	0,87	244	6,7	2,0	2,0	1112
АИР 315MB6	160	985	94,5	0,88	292	6,7	2,0	2,0	1340
АИР 355S6	160	990	94,5	0,82	292,3	6,7	2,0	1,9	1550
АИР 355M6	200	990	94,2	0,82	365	6,7	2,0	1,8	1934
АИР 355MB6	250	740	94,5	0,83	484	6,4	2,0	1,8	2051

750 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 71В8	0,25	645	54,0	0,61	1.15	3,3	1,9	1,8	12.5
АИР 80А8	0,37	675	62,0	0,61	1.49	4,0	1,9	1,8	18.5/13*
АИР 80В8	0,55	680	63,0	0,61	2.17	4,0	2,0	1,8	20/15*
АИР 90LА8	0,75	680	70,0	0,67	2.4	4,0	2,0	1,8	26/18*
АИР 90LВ8	1,1	680	72,0	0,69	3.40	5.0	2,0	1,8	28/20*
АИР 100L8	1,5	690	74,0	0,70	4.4	5,0	2,0	1,8	36/27*
АИР 112MA8	2,2	710	79,0	0,71	6.0	6,0	2,0	1,8	47/38*
АИР 112MB8	3,0	710	80,0	0,73	7,8	6,0	2,0	1,8	50/39*
АИР 132S8	4,0	720	81,0	0,73	10.3	6,0	2,0	1,9	77/60*
АИР 132М8	5,5	720	83,0	0,74	13.6	6,0	2,0	1,9	80/61*
АИР 160S8	7,5	720	85,5	0,75	17.8	6,0	2,0	2,0	140
АИР 160M8	11,0	715	87,5	0,76	24,9	6,0	2,0	2,0	156
АИР 180M8	15,0	730	88,0	0,76	32.2	6,5	2,0	2,0	196
АИР 200М8	18,5	725	90,0	0,76	41,1	6,6	2,0	1,9	232
АИР 200L8	22	730	89,0	0,75	49,8	7,0	2,0	1,9	266
АИР 225M8	30	730	91,0	0,79	61,7	6,6	2,0	1,9	338
АИР 250S8	37	730	91,5	0,79	77,8	6,6	2,0	1,9	429
АИР 250М8	45	735	91,0	0,80	93,9	6,6	2,0	1,9	458
АИР 280S8	55	735	92,8	0,81	112	6,6	2,0	1,8	680
АИР 280M8	75	735	93,0	0,81	151,3	6,6	2,0	1,8	726
АИР 315S8	90	735	93,8	0,82	178	6,6	2,0	1,8	1160
АИР 315M8	110	735	94,0	0,82	217	6,4	2,0	1,8	1132
АИР 355S8	132	740	93,7	0,82	261	6,4	2,0	1,8	2000
АИР 355MА8	132	740	93,7	0,82	261	6,4	2,0	1,8	2150
АИР 355MB8	160	740	94,2	0,82	315	6,4	2,0	1,8	2250

600 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 250S10	22	585	86,0	0,70	55.5	6,0	2,0	1,6	475
АИР 250M10	30	585	88,5	0,70	73.6	6,0	2,0	1,6	535
АИР 280S10	37	590	89,0	0,70	90.2	6,0	2,0	1,6	720
АИР 280M10	45	590	91,0	0,72	110	6,0	2,0	1,6	835
АИР 315S10	55	590	92,0	0,75	121	6,2	2,0	1,5	1150
АИР 315M10	75	590	92,5	0,76	162	6,2	2,0	1,5	1220
АИР 355S10	90	590	93,0	0,77	187,8	6,2	2,0	1,3	1530
АИР 355MA10	110	590	93,2	0,78	230	6,0	2,0	1,3	1640
АИР 355MB10	132	590	93,5	0,78	275	6,0	2,0	1,3	1670
АИР 355M10	160	590	93,5	0,78	333	6,0	2,0	1,3	1750

500 об./мин.

Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Кратности			Масса, кг
Марка электродвигателя	Мощность, кВт	Частота вращения, об/мин	КПД, %	Сos ф	Ном. ток, А	Iп/Iн	Мm/Мн	Мп/Мн	Масса, кг
АИР 315S12	45	445	92,3	0,70	106	6,0	2,0	1,3	835
АИР 315M12	55	445	92,7	0,70	128	6,0	2,0	1,3	910
АИР 355S12	75	450	93,1	0,70	175	6,0	2,0	1,3	1570
АИР 355M12	90	450	93,5	0,70	209	6,0	2,0	1,3	1680

* Чугунный/алюминиевый корпус.

Указанная частота вращения (синхронная частота) является справочной характеристикой. Принимая во внимание принцип работы асинхронного электродвигателя, в результате механических потерь номинальная частота вращения всегда ниже синхронной. Данные отличия не влияют на эксплуатационные характеристики оборудования.
Указанная масса электродвигателя является справочной
характеристикой. Точная масса указана на паспортной табличке электродвигателя.
Данные отличия не влияют на эксплуатационные характеристики оборудования.
