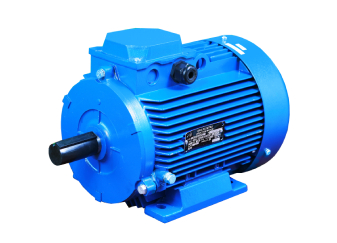

Электродвигатели серии АДМ с высотой оси вращения 63 — 132 выпускаются серийно по ТУ 3325-003-05758017-2002.
Двигатели могут быть доработаны до сельскохозяйственного исполнения, которые предназначенные для эксплуатации в специальных условиях (повышенной влажности, агрессивной среде и др.) со встроенным датчиком температурной защиты.
Климатические исполнения и категории размещения: У3; У2; УХЛ1; УХЛ2; Т2 по ГОСТ 15150.
Номинальный режим работы S1 по ГОСТ IEC 60034-1.
Класс изоляции F, Н по ГОСТ 8865.
Конструктивное исполнение по способу монтажа — IM1081, IM1082, IM3081, IM3082, IM2081, IM2082, IM3681, IM3682, IM2181, IM2182 по ГОСТ 2479.
Степень защиты IР54, IР55 по ГОСТ IEC 60034-5.
Двигатели могут быть выполнены со встроенным датчиком температурной защиты.
Максимально допустимое значение виброскорости двигателей -1,6мм/сек по ГОСТ IEC 60034-14.
АДМ 112 М2, где:
АДМ - обозначение серии;
112 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)
Марка электродвигателя | Мощность, кВт | Ток, А | Момент, кГм | КПД, % | Коэф.мощ. | Скольжение, % | Мпуск/Мном | Ммах/Мном | Mmin/Мном | Iпуск/Iном | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
АДМ 63А2 | 0,37 | 0,98 | 0,13 | 72 | 0,86 | 8 | 2,2 | 2,2 | 1,8 | 5 | 4,9 |
АДМ 63В2 | 0,55 | 1,43 | 0,19 | 75 | 0,85 | 8 | 2,2 | 2,2 | 1,8 | 5 | 5,65 |
АДМ 71А2 | 0,75 | 1,92 | 0,26 | 78,5 | 0,83 | 6 | 2,1 | 2,2 | 1,6 | 6 | 8,9 |
АДМ 71В2 | 1,1 | 2,74 | 0,38 | 79 | 0,83 | 6,5 | 2,1 | 2,2 | 1,6 | 6 | 9,7 |
АДМ 80А2 | 1,5 | 3,46 | 0,51 | 82,5 | 0,85 | 5 | 3 | 3,4 | 1,8 | 7 | 12,7 |
АДМ 80В2 | 2,2 | 4,86 | 0,75 | 83,5 | 0,87 | 5 | 3 | 3 | 1,8 | 7 | 15,2 |
АДМ 90L2 | 3 | 7,03 | 1,03 | 82 | 0,85 | 5 | 2,3 | 2,6 | 1,8 | 7 | 18,3 |
АДМ 100S2 | 4 | 7,9 | 1,37 | 87 | 0,88 | 5 | 2 | 2,4 | 1,6 | 7,5 | 29,6 |
АДМ 100L2 | 5,5 | 10,7 | 1,88 | 88 | 0,88 | 5 | 2,1 | 2,2 | 1,6 | 7,5 | 35 |
АДМ 112М2 | 7,5 | 15 | 2,5 | 87 | 0,87 | 3 | 2 | 2,4 | 1,6 | 8 | 40,8 |
АДМ 132М2 | 11 | 22 | 3,65 | 88 | 0,86 | 3 | 1,6 | 2,2 | 1,2 | 7,5 | 69,4 |
Марка электродвигателя | Мощность, кВт | Ток, А | Момент, кГм | КПД, % | Коэф.мощ. | Скольжение, % | Мпуск/Мном | Ммах/Мном | Mmin/Мном | Iпуск/Iном | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
АДМ 63А4 | 0,25 | 1,16 | 0,18 | 68 | 0,67 | 8,7 | 2,3 | 2,2 | 1,8 | 5 | 5 |
АДМ 63В4 | 0,37 | 1,37 | 0,26 | 68 | 0,7 | 8,7 | 2,3 | 2,2 | 1,8 | 5 | 5,7 |
АДМ 71А4 | 0,55 | 1,8 | 0,39 | 71 | 0,73 | 9,5 | 2,3 | 2,4 | 1,8 | 5 | 8,3 |
АДМ 71В4 | 0,75 | 2,23 | 0,54 | 75 | 0,75 | 10 | 2,5 | 2,6 | 1,6 | 5 | 9,6 |
АДМ 80А4 | 1,1 | 3,03 | 0,77 | 77 | 0,79 | 7 | 2,5 | 2,6 | 1,8 | 5 | 12 |
АДМ 80В4 | 1,5 | 3,78 | 1,05 | 78,5 | 0,83 | 7 | 2,5 | 2,6 | 1,8 | 6 | 14,2 |
АДМ 90L4 | 2,2 | 5,78 | 1,54 | 78 | 0,8 | 7 | 2,1 | 2,6 | 1,8 | 6 | 17,9 |
АДМ 100S4 | 3 | 7,17 | 2,07 | 82 | 0,82 | 6 | 2 | 2,2 | 1,6 | 7 | 26,6 |
АДМ 100L4 | 4 | 8,5 | 2,76 | 85 | 0,84 | 6 | 2,1 | 2,4 | 1,6 | 6 | 32,5 |
АДМ 112М4 | 5,5 | 12 | 3,68 | 85 | 0,82 | 3,5 | 2,2 | 2,6 | 1,6 | 6,5 | 45,5 |
АДМ 132S4 | 7,5 | 15,8 | 5 | 85 | 0,83 | 3 | 2,4 | 2,6 | 1,6 | 7 | 57,7 |
АДМ 132М4 | 11 | 22,9 | 7,49 | 88 | 0,83 | 4,5 | 2 | 2 | 1,4 | 7 | 52 |
Марка электродвигателя | Мощность, кВт | Ток, А | Момент, кГм | КПД, % | Коэф.мощ. | Скольжение, % | Мпуск/Мном | Ммах/Мном | Mmin/Мном | Iпуск/Iном | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
АДМ 63А6 | 0,18 | 0,99 | 0,198 | 56 | 0,62 | 11,5 | 2 | 2,2 | 1,6 | 3,7 | 4,24 |
АДМ 63В6 | 0,25 | 1,29 | 0,27 | 59 | 0,62 | 11,5 | 2 | 2,2 | 1,6 | 3,7 | 5,4 |
АДМ 71А6 | 0,37 | 1,55 | 0,39 | 65 | 0,66 | 8,5 | 2,1 | 2,3 | 1,6 | 4,5 | 10,1 |
АДМ 71В6 | 0,55 | 2 | 0,59 | 68,5 | 0,7 | 8,5 | 2 | 2,2 | 1,6 | 4,5 | 8,6 |
АДМ 80А6 | 0,75 | 2,61 | 0,79 | 70,5 | 0,71 | 8,5 | 2 | 2,3 | 1,8 | 4,5 | 12,5 |
АДМ 80В6 | 1,1 | 3,39 | 1,17 | 74,5 | 0,74 | 8,5 | 2,1 | 2,4 | 1,8 | 4,5 | 15,3 |
АДМ 90L6 | 1,5 | 4,74 | 1,58 | 77 | 0,7 | 6 | 2 | 2,2 | 1,6 | 5 | 16,5 |
АДМ 100L6 | 2,2 | 6,1 | 2,28 | 81,5 | 0,74 | 5,5 | 1,9 | 2,2 | 1,6 | 6 | 30,5 |
АДМ 112МА6 | 3 | 7,6 | 3,07 | 82 | 0,79 | 5 | 1,9 | 2,2 | 1,6 | 5,2 | 43,7 |
АДМ 112МВ6 | 4 | 9,4 | 4,08 | 83 | 0,78 | 5 | 2,2 | 2,2 | 1,6 | 5,8 | 49,4 |
АДМ 132S6 | 5,5 | 12,4 | 5,6 | 84 | 0,8 | 5 | 2 | 2,2 | 1,6 | 6 | 58,5 |
АДМ 132М6 | 7,5 | 17,5 | 7,78 | 84,5 | 0,77 | 6 | 2 | 2,2 | 1,6 | 6,5 | 53,8 |
Марка электродвигателя | Мощность, кВт | Ток, А | Момент, кГм | КПД, % | Коэф.мощ. | Скольжение, % | Мпуск/Мном | Ммах/Мном | Mmin/Мном | Iпуск/Iном | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
АДМ 71В8 | 0,25 | 1,39 | 0,35 | 61 | 0,62 | 8,5 | 1,8 | 1,9 | 1,4 | 4,5 | 8,6 |
АДМ 80А8 | 0,37 | 1,87 | 0,52 | 63 | 0,59 | 8,5 | 2,2 | 2,3 | 1,8 | 4,5 | 15,5 |
АДМ 80В8 | 0,55 | 2,62 | 0,78 | 65 | 0,62 | 8,5 | 2 | 2,2 | 1,8 | 4,5 | 18,6 |
АДМ 90LA8 | 0,75 | 2,99 | 1,037 | 70,5 | 0,62 | 6 | 1,4 | 2,2 | 1,3 | 4,5 | 18,6 |
АДМ 90LB8 | 1,1 | 4,09 | 1,54 | 72 | 0,65 | 6 | 1,4 | 2,2 | 1,4 | 3,5 | 22,9 |
АДМ 100L8 | 1,5 | 4,83 | 2,09 | 76 | 0,7 | 6 | 1,6 | 2,2 | 1,5 | 3,7 | 28 |
АДМ 112МА8 | 2,2 | 6,74 | 3,04 | 76,5 | 0,7 | 6 | 1,8 | 2,2 | 1,4 | 4,5 | 41,9 |
АДМ 112МВ8 | 3 | 9,1 | 4,15 | 78 | 0,7 | 6 | 1,8 | 2,2 | 1,4 | 4,5 | 48,7 |
