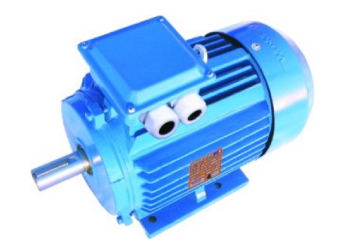

НАЗНАЧЕНИЕ

Асинхронные двигатели в силу ряда достоинств (относительная дешевизна, высокие энергетические показатели, простота обслуживания) являются наиболее распространёнными среди всех электрических машин. В количественном отношении эти электродвигатели составляют около 90% всего парка машин в народном хозяйстве, а по установленной мощности – около 55%.
Двигатели асинхронные унифицированной серии 5АИ (взаимозаменяемые с такими маркировками как: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ) с короткозамкнутым ротором, закрытого исполнения предназначены для продолжительного режима работы S1, от сети переменного тока частотой 50 Гц, напряжением до 660 В. Двигатели изготовлены в соответствии с требованиями ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034.
Вид климатического исполнения У1/У2/УЗ/УХЛ1/УХЛ2/УХЛ3 по ГОСТ 15150–69.
В электродвигателях с климатическим исполнением У1 и УХЛ1 предусмотрены отверстия для удаления конденсата, находящиеся в нижней части подшипниковых щитов или станины.
Допуски на установочные и присоединительные размеры по ГОСТ 8592–79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются следующих форм исполнений: IM 1001, IM 2001, IM 3001, IM 1081, IM 2081, IM 3081 и другие по ГОСТ 2479-79.
Степень защиты двигателей IP54, IP55 по ГОСТ 17494–87.
Способ охлаждения 1С 0141 по ГОСТ 20459–87.
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008.
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008.
Система изоляции двигателей класса нагревостойкости “F” по ГОСТ 8865–93.
В закрытых помещениях запыленность воздуха допускается не более 10 мг/м³, в защищенных более 2 мг/м³.
Высота над уровнем моря не должна превышать 1000 метров.
Среда, где применяется электродвигатель 5АИ, не должна быть взрывоопасной, содержать токопроводящую пыль, пары, разрушающие металл, агрессивные газы.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

5АИ 200 М2, где:
5АИ - обозначение серии;
200 - высота оси вращения двигателя в мм (габарит);
М - установочная длина станины электродвигателя (вариант длины сердечника);
2 - число полюсов (на 3000 об. в мин.)

Технические характеристики

Марка электродвигателя Мощность, кВт Частота вращения, об/мин Напряжение (В) Ном. ток, А КПД,% Cos ф Кратности Масса, кг
Мmax/Мн Мп/Мн Iп/Iн
5АИ 56А2 0.18 3000 220/380 0.96/0.55 62 0.8 2.2 2.2 5.5 4.71
5АИ 56А4 0.12 1500 220/380 0.94/0.54 53 0.63 2.2 2.1 4.4 4.9
5АИ 56В2 0.25 3000 220/380 1.25/0.72 65 0.81 2.2 2.2 5.5 4.5
5АИ 56В4 0.18 1500 220/380 1.26/0.73 56 0.67 2.2 2.1 4.4 4.7
5АИ 63А2 0.37 3000 220/380 1.71/0.99 70 0.81 2.2 2.2 6.1 9
5АИ 63А4 0.25 1500 220/380 1.37/0.79 65 0.74 2.2 2.1 5.2 9
5АИ 63А6 0.18 1000 220/380 1.28/0.74 56 0.66 2 1.9 4 9.5
5АИ 63В2 0.55 3000 220/380 2.4/1.4 73 0.82 2.3 2.2 6.1 9.5
5АИ 63В4 0.37 1500 220/380 1.93/1.12 67 0.75 2.2 2.1 5.2 9.5
5АИ63В6 0.25 1000 220/380 1.5/0.94 59 0.68 2 1.9 4 10
5АИ 71А2 0.75 3000 220/380 3/1.77 71 0.9 2.3 2.2 6.1 9.5
5АИ 71А4 0.55 1500 220/380 2.89/1.67 70.5 0.71 2.3 2.4 5.2 9.6
5АИ 71А6 0.37 1000 220/380 2.1/1.2 67 0.69 2 1.9 4.7 11.3
5АИ 71В2 1.1 3000 220/380 4.3/2.5 73 0.91 2.3 2.2 6.1 11.7
5АИ 71В4 0.75 1500 220/380 3.7/2.18 72.5 0.72 2.3 2.4 6 11.6
5АИ 71В6 0.55 1000 220/380 2.99/1.73 69 0.7 2.1 1.9 4.7 12.3
5АИ 71В8 0.25 750 220/380 2.1/1.27 50 0.6 1.9 1.8 3.3 11.7
5АИ 80А2 1.5 3000 220/380 5.9/3.4 79 0.84 2.3 2.2 7 15.5
5АИ 0А4 1.1 1500 220/380 5/2.9 75 0.77 2.3 2.3 6 15.7
5АИ 80А6 0.75 1000 220/380 3.9/2.3 69 0.72 2.1 2 5.5 15.7
5АИ 80А8 0.37 750 220/380 2.5/1.5 62 0.61 1.9 1.8 4 17
5АИ 80В2 2.2 3000 220/380 8.4/4.8 81 0.85 2.3 2.2 7 19.5
5АИ 80В4 1.5 1500 220/380 6.4/3.7 78 0.79 2.3 2.3 6 18
5АИ 80В6 1.1 1000 220/380 5.5/3.2 72 0.73 2.1 2 5.5 19.5
5АИ 80В8 0.55 750 220/380 3.7/2.17 63 0.61 2 1.8 4 22
5AИ 90L2 3 3000 220/380 10.7/6.2 83 0.89 2.3 2.2 7.5 23.5
5AИ 90L4 2.2 1500 220/380 9.1/5.3 78 0.82 2.3 2.3 7 33
5AИ 90L6 1.5 1000 220/380 7/4.1 75 0.75 2.1 2 5.5 24.5
5AИ 90LA8 0.75 750 220/380 3.6/2.1 75 0.73 2 1.8 4 25.5
5AИ 90LB8 1.1 750 220/380 5.2/3 77 0.72 2 1.8 4 25.5
5AИ 100S2 4 3000 220/380 14/8.1 84 0.89 2.3 2.2 7.5 32.5
5AИ 100S4 3 1500 220/380 11.7/6.8 82 0.82 2.3 2.3 7 34
5AИ 100L2 5.5 3000 220/380 19.1/11 85 0.89 2.3 2.2 7.5 36.5
5АИ 100L4 4 1500 220/380 15.2/8.8 82 0.84 2.3 2.3 7 36.5
5AИ 100L6 2.2 1000 220/380 10/5.6 76 0.76 2.1 2.1 6.5 32.5
5АИ 100L8 1.5 750 220/380 7.9/4.6 74 0.67 2 1.8 5 36.5
5АИ 112М2 7.5 3000 220/380 26/15.07 86 0.88 2.3 2.2 7.5 45
5АИ 112М4 5.5 1500 220/380 20.2/11.7 86 0.83 2.3 2.3 7 67
5АИ 112МА6 3 1000 220/380 12.6/7.3 81 0.77 2.1 2.1 6.5 47.5
5АИ 112МА8 2.2 750 220/380 11/6.3 76 0.69 2 1.8 6 42.5
5АИ 112МВ6 4 1000 220/380 16.6/9.6 81 0.78 2.1 2.1 6.5 52
5АИ 112МВ8 3 750 220/380 14.0/8.0 80 0.7 2 1.8 6 50.5
5AИ 132S4 7.5 1500 220/380 27/15.6 87.2 0.84 2.3 2.3 7 75
5AИ 132S6 5.5 1000 220/380 22.3/12.9 84 0.77 2.1 2.1 6.5 71
5AИ 132S8 4 750 220/380 18.5/10.5 83 0.7 2 1.9 6 63
5АИ 132М2 11 3000 220/380 36.4/21.1 88 0.9 2.3 2.2 7.5 118
5АИ 132М4 11 1500 220/380 37.1/21.4 88.5 0.88 2.3 2.2 7 85
5АИ 132М6 7.5 1000 220/380 28.6/16.5 85.5 0.81 2.1 2 6.5 88
5АИ 132М8 5.5 750 220/380 21/13.6 85.5 0.81 2 2 6 88
5AИ 160S2 15 3000 380/660 28.8/16.6 89 0.89 2.3 2.2 7.5 118
5AИ 160S4 15 1500 380/660 30.1/17.4 89 0.85 2.3 2.2 7.5 135
5AИ 160S6 11 1000 380/660 24.2/14 87.5 0.79 2.1 2 6.5 134
5AИ 160S8 7.5 750 380/660 17.8/10.3 85.5 0.75 2 2 6 132
5АИ 160М2 18.5 3000 380/660 34.7/20 90 0.9 2.3 2.2 7.5 141
5АИ 160М4 18.5 1500 380/660 36/20.7 90.5 0.86 2.3 2.2 7.5 150
5АИ 160М6 15 1000 380/660 33/19 89 0.78 2.1 2.1 7 154
5АИ 160М8 11 750 380/660 24.9/14.3 87 0.77 2 2 6.6 152
5AИ 180S2 22 3000 380/660 41/23.7 90.5 0.9 2.3 2 7.5 170
5AИ 180S4 22 1500 380/660 43.2/24.9 91 0.85 2.3 2.2 7.5 175
5АИ 180М2 30 3000 380/660 55/31.9 91.4 0.9 2.3 2 7.5 203
5АИ 180М4 30 1500 380/660 56.3/32.4 91.4 0.86 2.3 2.2 7.2 201
5АИ 180М6 18.5 1000 380/660 36.9/21.2 89 0.82 2.1 2.1 7 120
5АИ 180М8 15 750 380/660 31.3/18.1 88 0.78 2 2 6.6 175
5АИ 200М2 37 3000 380/660 67.9/39.2 92 0.9 2.3 2 7.5 246
5АИ 200М4 37 1500 380/660 68.3/41 91 0.92 2.3 2.2 7.2 248
5АИ 200М6 22 1000 380/660 44.7/25.8 90 0.83 2.1 2.1 7 233
5АИ 200М8 18.5 750 380/660 39/22.5 89 0.81 2 1.9 6.6 235
5AИ 200L2 45 3000 380/660 82.3/47.4 92.3 0.9 2.3 2 7.5 282
5AИ 200L4 45 1500 380/660 85/48 92.6 0.87 2.3 2.2 7.2 280
5AИ 200L6 30 1000 380/660 59.6/34.35 90 0.85 2.1 2 7 228
5AИ 200L8 22 750 380/660 45.8/26.4 90 0.81 2 1.9 6.6 250
5АИ 225М2 55 3000 380/660 100/58 92.5 0.91 2.3 2 7.5 318
5АИ 225М4 55 1500 380/660 101.8/58.8 92 0.89 2.3 2.2 7.2 331
5АИ 225М6 37 1000 380/660 72.7/42 91 0.85 2.1 2.1 7 290
5АИ 225М8 30 750 380/660 62.2/35.9 90.5 0.81 2 1.9 6.6 307
5AИ 250S2 75 3000 380/660 135/78 92.5 0.91 2.3 2 7.5 395
5AИ 250S4 75 1500 380/660 141.1/81.2 94 0.86 2.3 2.2 7.2 400
5AИ 250S6 45 1000 380/660 85/49.5 92.5 0.86 2 2.1 7 365
5AИ 250S8 37 750 380/660 78.3/45 92 0.78 2 1.9 6.6 390
5АИ 250М2 90 3000 380/660 161.1/93.1 93 0.91 2.3 2 7.5 410
5АИ 250М4 90 1500 380/660 167.2/96.3 94 0.87 2.3 2.2 7.2 430
5АИ 250М6 55 1000 380/660 105/60.5 92.5 0.86 2 2.1 7 400
5АИ 250М8 45 750 380/660 93.7/54 92.5 0.79 2 1.8 6.6 410
5AИ 280S2 110 3000 380/660 194.3/34 93.5 0.9 2.2 1.8 7.1 520
5AИ 280S4 110 1500 380/660 202/116 95.1 0.87 2.2 2.1 6.9 590
5AИ 280S6 75 1000 380/660 140.3/80.8 94.5 0.86 2 2 7 594
5AИ 280S8 55 750 380/660 108.9/63 93.6 0.82 2 1.8 6.6 574
5АИ 280М2 132 3000 380/660 230.7/132.7 94.5 0.92 2.2 1.8 7.1 590
5АИ 280М4 132 1500 380/660 235.2/135.6 95.8 0.89 2.2 2.1 6.9 664
5АИ 280М6 90 1000 380/660 170.2/98.5 94.5 0.85 2 2 7 584
5АИ 280М8 75 750 380/660 147.8/86 94 0.82 2 1.8 6.6 654
5AИ 315S2 160 3000 380/660 279/161 94.6 0.92 2.2 1.8 7.1 1024
5AИ 315S4 160 1500 380/660 287.8/166.7 94.9 0.89 2.2 2.1 6.9 1000
5АИ 315S6 110 1000 380/660 206/118 94 0.86 2 2 6.7 1045
5AИ 315S8 90 750 380/660 178/101.2 93.8 0.83 2 1.8 6.6 1050
5АИ 315М2 200 3000 380/660 348/200.8 94.8 0.92 2.2 1.8 7.1 1082
5АИ 315М4 200 1500 380/660 359.4/207.1 95 0.89 2.2 2.1 6.9 1128
5АИ 315М6 132 1000 380/660 244/141 94.2 0.87 2 2 6.7 1094
5АИ 315М8 110 750 380/660 217/124.9 94 0.82 2 1.8 6.4 1132
5АИ 315М10 75 600 380/660 165.1/95.4 92 0,75 2 1.2 5 1050
5AИ 355S2 250 3000 380/660 - - - - - - 1500
5AИ 355S4 250 1500 380/660 440/253.7 95.3 0.9 2.2 2.1 6.9 1546
5AИ 355S6 160 1000 380/660 287/165.5 94.5 0.88 2 1.9 6.7 1620
5AИ 355S8 132 750 380/660 255.3/150.4 93.7 0.82 2 1.8 6.4 1564
5АИ 355М2 315 3000 380/660 - - - - - - 1560
5АИ 355М4 315 1500 380/660 556/321 95.6 0.9 2.2 2.1 6.9 1862
5АИ 355М6 200 1000 380/660 356.4/205.8 94.7 0.88 2 1.9 6.7 1748
5АИ 355М8 160 750 380/660 307.2/177.4 94.2 0.82 2 1.8 6.4 1634
5АИ 355М10 110 600 380/660 230/133 93.2 0.78 2 1.3 6 1548
5АИ 355МLA6 250 1000 380/660 467.9/270.2 94.5 0.86 2 1.9 7 1880

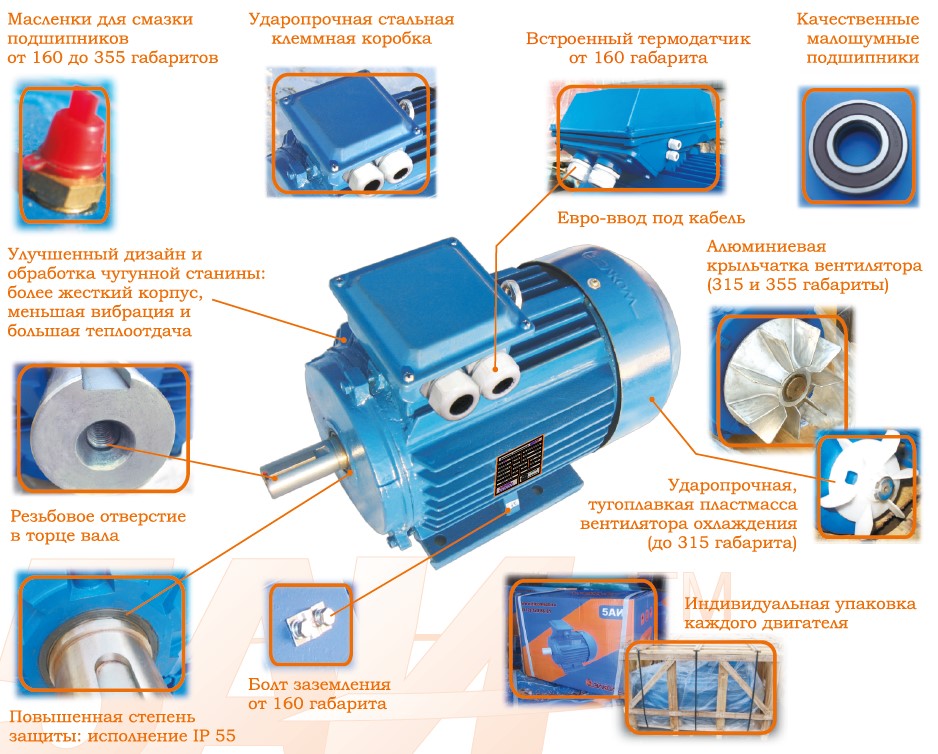

Конструкция

Рисунок 3.24.jpg

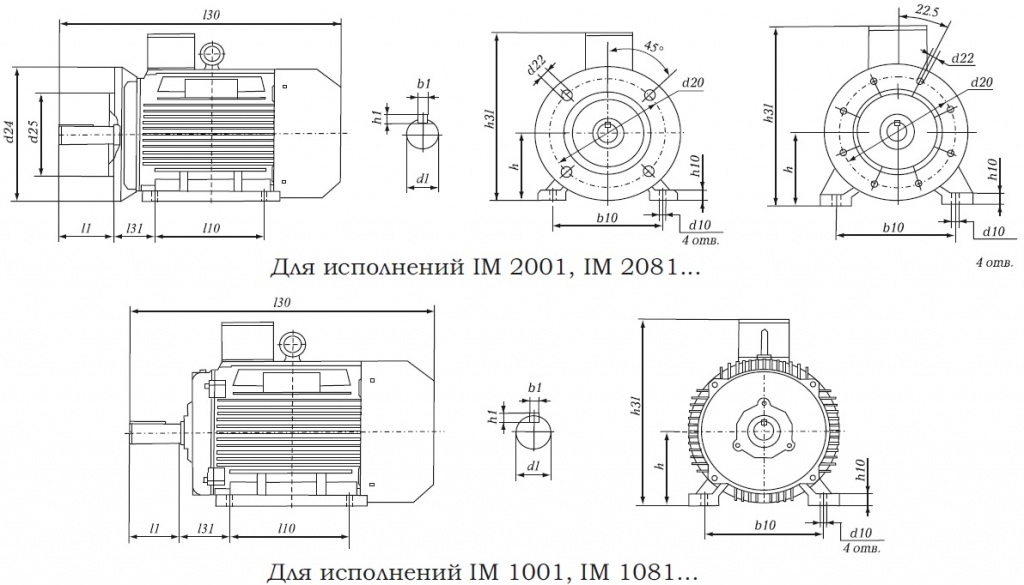

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Рисунок 3.26.jpg


Тип двигателя Число полюсов Габаритные размеры Установочные и присоединительные размеры, мм
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h10 h
5АИ56 2;4 218 148 140 23 71 36 11 6 115 10 95 4 90 4 7 56
5АИ63 2;4 240 180 160 30 80 40 14 130 110 5 100 5 8 63
5АИ71 2;4;6;8 280 190 200 40 90 45 19 8 165 12 130 6 112 6 71
5АИ80A 2;4;6;8 296 204 50 100 50 22 125 9 80
5АИ80B 2;4;6;8 320
5АИ90L 4 350 250 250 125 56 24 12 215 14 180 8 140 7 10 90
5АИ100L 2;4;6;8 385 265 60 140 63 28 160 13 100
5АИ100S 2;4 365 270 112 28 14
5АИ112М 2;4;8(МА) 433 300 80 140 70 32 265 15 230 10 190 8 112
5АИ132S 4; 6 500 345 350 89 38 300 19 250 216 15 132
5АИ132М 2; 4 500 330 178 18
5АИ160S 2 615 420 110 108 42 15 12 254 20 160
4; 6; 8 48 14 9
5АИ160М 2 670 210 42 12 8
4; 6; 8 48 14 9
5АИ180S 2 670 455 400 203 121 48 350 300 279 9 22 180
4; 6; 8 700 55 16 10
5АИ180M 2 720 445 241 48 14 279 9
4 455 55 16 10
5АИ200L 2 770 510 450 305 133 55 19 400 8отв d19 350 318 10 20 200
4; 6; 8 800 140 60 18 11 25
5АИ200М 2 760 505 110 267 55 16 10
4; 6; 8 800 500 140 60 18 11
5АИ225М 2 840 550 550 110 311 149 55 500 450 16 356 10 225
4; 6 140 65 18 11
5АИ250S 2 910 610 168 55 24 450 406 11 32 250
4; 6 65 20 12
5АИ280S 2 1000 660 660 368 190 70 600 8отв d24 550 457 11 280
4; 6; 8 170 80 22 12
5АИ315S 2 1330 865 140 406 216 75 28 20 508 12 44 315
4; 6;8 170 90 25 14 46
5АИ315М 2 140 457 75 20 12
4; 6;8 170 90 25 14
5АИ355М 4; 6; 8 1565 1010 800 210 560 254 100 740 680 28 610 16 52 355
10; 12
5АИ355S 4; 6; 8
10; 12

КОМПЛЕКТ ПОСТАВКИ

1. Двигатель со шпонкой, установленной в шпоночном пазу на выступающем конце вала.
2. Техническое описание и руководство по эксплуатации.
